￥2,256（税込）
／￥2,051（税抜き）
- 累積購入割引対象外
販売単位：1個
LEDポートの吸い込み能力
商品仕様1
この商品のバリエーション
「LEDポートの吸い込み能力」「商品仕様1」違いで 全2商品 あります。
お申込番号：X370384 ／メーカー：スイッチサイエンス ／型番：SSCI-023887 ／JANコード：4547634258040 ／アズワン／ナビス品番：63-3117-63
商品詳細
- 動作電圧
- 2.3V～5.5V
- LEDポートの吸い込み能力
- 100mA
- 商品仕様1

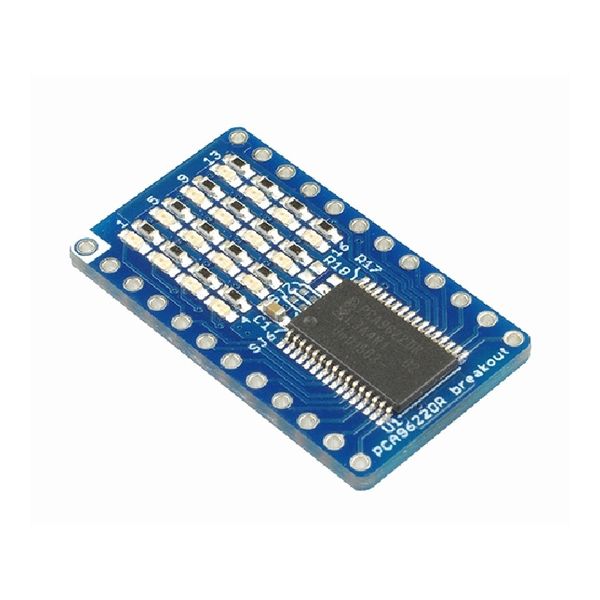

- ●NXP社のPCA9622DRを搭載した、I2C接続の16チャネルLEDドライバ基板で、PWM制御によるLEDの明暗も表現できます。ボード上にはLEDも搭載されているので、I2Cバスに繋いでコマンドを発行するだけで、16個のLEDが滑らかに光ります。このLEDは、等間隔に4×4のマス目状に配置されています。●主な仕様(ICの主な機能)●16チャネルの独立したLEDポート●LEDポートのアウトプットイネーブル機能を搭載●各ポートはオン/オフおよび256段階(8ビット)のPWM階調制御が可能●各ポートの独立制御/グループ制御が可能●16個の赤色LEDを搭載●外部ドライブ用信号ピンを搭載●I2C用プルアップ抵抗のパターンあり(抵抗は未実装)●ピンヘッダは各自でご用意いただき、用途に合わせてはんだ付けしてください。●LEDポートのアウトプットイネーブル機能について●PCA9622DRはアウトプットイネーブルピン(OE)を持っていますが、初期状態ではモジュール上でGNDに接続されていて、LEDポートは出力状態に固定されています。基板裏面のソルダージャンパ(SJ8)をカットすれば、モジュールの OEピンを有効にして、外部からコントロールできるようになります。●I2C用プルアップ抵抗について●初期状態では、I2Cのプルアップ抵抗は実装されていません。追加したい場合には、R17とR18に1608サイズのチップ抵抗をはんだ付けしてください。●I2Cアドレスについて●初期状態のアドレスは、ソルダージャンパ(SJ7～SJ1)により0xE0(1110 000X)となっています。基板裏面のソルダージャンパ(SJ3、SJ2、SJ1)を加工することにより、I2Cアドレスの下位側を変更できます。上位側のアドレスを変更する場合には、基板表面のソルダージャンパ(SJ7、SJ6)と基板裏面のソルダージャンパ(SJ5、SJ4)を加工する必要があります。変更する場合は、ジャンパのパターンをカットした後に、電線で VDD(1)もしくはGND(0)に接続する必要があります。
| お申込番号 | X370384 |
|---|---|
| メーカー | スイッチサイエンス |
| 型番 | SSCI-023887 |
| JANコード | 4547634258040 |
| 販売単位 | 1個 |
| LEDポートの吸い込み能力 | 100mA |
| 商品仕様1 | ●NXP社のPCA9622DRを搭載した、I2C接続の16チャネルLEDドライバ基板で、PWM制御によるLEDの明暗も表現できます。ボード上にはLEDも搭載されているので、I2Cバスに繋いでコマンドを発行するだけで、16個のLEDが滑らかに光ります。このLEDは、等間隔に4×4のマス目状に配置されています。●主な仕様(ICの主な機能)●16チャネルの独立したLEDポート●LEDポートのアウトプットイネーブル機能を搭載●各ポートはオン/オフおよび256段階(8ビット)のPWM階調制御が可能●各ポートの独立制御/グループ制御が可能●16個の赤色LEDを搭載●外部ドライブ用信号ピンを搭載●I2C用プルアップ抵抗のパターンあり(抵抗は未実装)●ピンヘッダは各自でご用意いただき、用途に合わせてはんだ付けしてください。●LEDポートのアウトプットイネーブル機能について●PCA9622DRはアウトプットイネーブルピン(OE)を持っていますが、初期状態ではモジュール上でGNDに接続されていて、LEDポートは出力状態に固定されています。基板裏面のソルダージャンパ(SJ8)をカットすれば、モジュールの OEピンを有効にして、外部からコントロールできるようになります。●I2C用プルアップ抵抗について●初期状態では、I2Cのプルアップ抵抗は実装されていません。追加したい場合には、R17とR18に1608サイズのチップ抵抗をはんだ付けしてください。●I2Cアドレスについて●初期状態のアドレスは、ソルダージャンパ(SJ7～SJ1)により0xE0(1110 000X)となっています。基板裏面のソルダージャンパ(SJ3、SJ2、SJ1)を加工することにより、I2Cアドレスの下位側を変更できます。上位側のアドレスを変更する場合には、基板表面のソルダージャンパ(SJ7、SJ6)と基板裏面のソルダージャンパ(SJ5、SJ4)を加工する必要があります。変更する場合は、ジャンパのパターンをカットした後に、電線で VDD(1)もしくはGND(0)に接続する必要があります。 |
| 価格 | ￥2,256（税込） ／￥2,051（税抜き） |
※こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
在庫：あり
最寄り倉庫の在庫を表示しています。 「入荷待ち」でも別の倉庫からお届けできる場合もございます。
お届け日は目安になります。詳細なお届け日に関しては、レジ画面にてご確認ください。
お届け日表示について
この出荷元の商品は商品代金に配送料が含まれています。
￥2,256 （税込）
／ ￥2,051 （税抜き）
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | スイッチサイエンス | 動作電圧 | 2.3V～5.5V |
|---|---|---|---|
| LEDポートの吸い込み能力 | 100mA | 商品仕様1 | ●NXP社のPCA9622DRを搭載した、I2C接続の16チャネルLEDドライバ基板で、PWM制御によるLEDの明暗も表現できます。ボード上にはLEDも搭載されているので、I2Cバスに繋いでコマンドを発行するだけで、16個のLEDが滑らかに光ります。このLEDは、等間隔に4×4のマス目状に配置されています。●主な仕様(ICの主な機能)●16チャネルの独立したLEDポート●LEDポートのアウトプットイネーブル機能を搭載●各ポートはオン/オフおよび256段階(8ビット)のPWM階調制御が可能●各ポートの独立制御/グループ制御が可能●16個の赤色LEDを搭載●外部ドライブ用信号ピンを搭載●I2C用プルアップ抵抗のパターンあり(抵抗は未実装)●ピンヘッダは各自でご用意いただき、用途に合わせてはんだ付けしてください。●LEDポートのアウトプットイネーブル機能について●PCA9622DRはアウトプットイネーブルピン(OE)を持っていますが、初期状態ではモジュール上でGNDに接続されていて、LEDポートは出力状態に固定されています。基板裏面のソルダージャンパ(SJ8)をカットすれば、モジュールの OEピンを有効にして、外部からコントロールできるようになります。●I2C用プルアップ抵抗について●初期状態では、I2Cのプルアップ抵抗は実装されていません。追加したい場合には、R17とR18に1608サイズのチップ抵抗をはんだ付けしてください。●I2Cアドレスについて●初期状態のアドレスは、ソルダージャンパ(SJ7～SJ1)により0xE0(1110 000X)となっています。基板裏面のソルダージャンパ(SJ3、SJ2、SJ1)を加工することにより、I2Cアドレスの下位側を変更できます。上位側のアドレスを変更する場合には、基板表面のソルダージャンパ(SJ7、SJ6)と基板裏面のソルダージャンパ(SJ5、SJ4)を加工する必要があります。変更する場合は、ジャンパのパターンをカットした後に、電線で VDD(1)もしくはGND(0)に接続する必要があります。 |
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。●※使用上の注意 | ||
※免責事項
本サービスでは、サイト上に最新の商品情報を表示するよう努めておりますが、メーカーの都合等により、商品規格・仕様（容量、パッケージ、原材料、原産国など）が変更される場合がございます。このため、実際にお届けする商品とサイト上の商品情報の表記が異なる場合がございますので、ご使用前には必ずお届けした商品の商品ラベルや注意書きをご確認ください。さらに詳細な商品情報が必要な場合は、製造元にお問い合わせください。また、販売単位における「セット」表記は、箱でのお届けをお約束するものではありません。あらかじめご了承ください。
お客様レビュー
投稿されたレビューはありません。お客様のレビューコメントをお待ちしております。
他のバリエーション
（ 「LEDポートの吸い込み能力」 「商品仕様1」 「販売単位」違いで全 2 商品あります）
| 商品情報 | 販売単位 | LEDポートの吸い込み能力 | 商品仕様1 | 価格 |
|---|---|---|---|---|
|
1個 | 25mA | ●NXP社のPCA9632DP1を搭載した、I2C接続の4チャネルLEDドライバ基板です。PWM制御によるLEDの濃淡も表現できます。ボード上にはLEDも搭載しているので、I2Cバスに繋ぐだけで、4つのLEDが滑らかに光ります。また、このLEDは基板を複数並べた場合、等間隔で直線状になります。●主な仕様(ICの主な機能)●4chの独立したLEDポート●オン/オフおよび256段階(8ビット)のPWM階調制御が可能●独立制御/グループ制御が可能●基板上に、4つの赤色LEDを搭載●基板に外部ドライブ用信号ピンを搭載●I2C用プルアップ抵抗用のパターンあり(抵抗は未実装)●I2Cアドレスは、0xC4(1100 010x)で固定されていて変更できません。●ピンヘッダは各自でご用意いただき、用途に合わせてはんだ付けしてください。 |
￥910 （税込） |
