￥1,309（税込）
／￥1,190（税抜き）
- 累積購入割引対象外
販売単位：1個
お申込番号：X370375 ／メーカー：スイッチサイエンス ／型番：SSCI-023740 ／JANコード：4547634257999 ／アズワン／ナビス品番：63-3117-58
商品詳細
- 商品仕様1

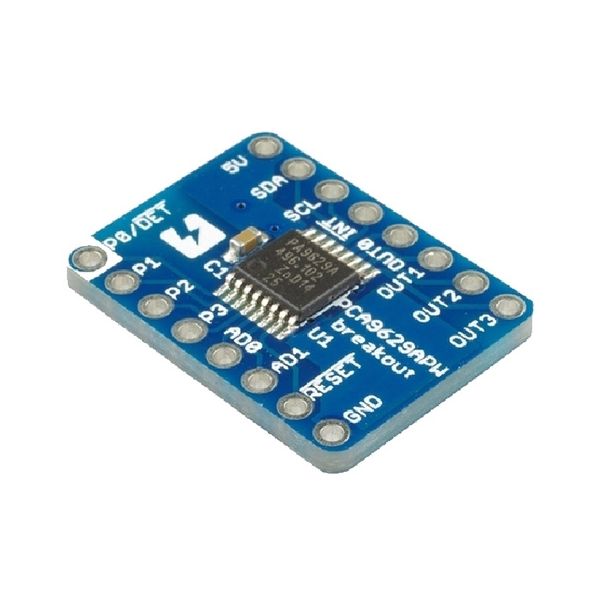

- ●NXP社製のステッピングモーターコントローラPCA9629APWを搭載したピッチ変換基板です。 I2Cバス経由で書き込んだレジスタの設定値を元に、ステッピングモーター用のパルスを生成します。なお、PCA9629APW は、モータードライバを内蔵していません。●製品仕様動作電圧 4.5V～5.5V 4相のユニポーラステッピングモーターをコントロール可能25mAのモーター用出力ポートを4つ搭載1相、2相、および1-2相駆動方式に対応モーターのステップ数、もしくは連続動作を設定可能モーター停止時の状態を設定可能起動時のランプアップ、停止時のランプダウンをプログラム可能ステップカウンタは32ビット長ウォッチドッグ機能を搭載4ポートのGPIOを搭載ICからの各種割り込み機能を搭載インターフェースはI2CI2C アドレスは0x40(0100 000x)～0x5E(0101 111x)に設定可能I2C用プルアップ抵抗用のパターンあり(抵抗は未実装)●使用上の注意ピンヘッダについて●ピンヘッダは各自でご用意いただき、用途に合わせてはんだ付けしてください。I2C用プルアップ抵抗について●初期状態では、I2Cのプルアップ抵抗は実装されていません。追加したい場合には、基板裏面のR1とR2に1608サイズのチップ抵抗をはんだ付けしてください。このとき、チップ抵抗とピンヘッダの距離が近いため、先にチップ抵抗を実装することをお勧めします。I2C アドレスについて●初期状態のI2Cアドレスは、基板裏面のソルダージャンパー(AD1、AD0)により0x44(0100 010X)となっています。●ソルダージャンパーを下の表のように加工することにより、I2C アドレスを変更できます。
| お申込番号 | X370375 |
|---|---|
| メーカー | スイッチサイエンス |
| 型番 | SSCI-023740 |
| JANコード | 4547634257999 |
| 販売単位 | 1個 |
| 価格 | ￥1,309（税込） ／￥1,190（税抜き） |
※こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
この画像は代表画像です。詳細は仕様をご確認ください。
この画像は代表画像です。詳細は仕様をご確認ください。
この画像は代表画像です。詳細は仕様をご確認ください。
この画像は代表画像です。詳細は仕様をご確認ください。
在庫：わずか
最寄り倉庫の在庫を表示しています。 「入荷待ち」でも別の倉庫からお届けできる場合もございます。
お届け日は目安になります。詳細なお届け日に関しては、レジ画面にてご確認ください。
お届け日表示について
この出荷元の商品は商品代金に配送料が含まれています。
￥1,309 （税込）
／ ￥1,190 （税抜き）
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | スイッチサイエンス | 商品仕様1 | ●NXP社製のステッピングモーターコントローラPCA9629APWを搭載したピッチ変換基板です。 I2Cバス経由で書き込んだレジスタの設定値を元に、ステッピングモーター用のパルスを生成します。なお、PCA9629APW は、モータードライバを内蔵していません。●製品仕様動作電圧 4.5V～5.5V 4相のユニポーラステッピングモーターをコントロール可能25mAのモーター用出力ポートを4つ搭載1相、2相、および1-2相駆動方式に対応モーターのステップ数、もしくは連続動作を設定可能モーター停止時の状態を設定可能起動時のランプアップ、停止時のランプダウンをプログラム可能ステップカウンタは32ビット長ウォッチドッグ機能を搭載4ポートのGPIOを搭載ICからの各種割り込み機能を搭載インターフェースはI2CI2C アドレスは0x40(0100 000x)～0x5E(0101 111x)に設定可能I2C用プルアップ抵抗用のパターンあり(抵抗は未実装)●使用上の注意ピンヘッダについて●ピンヘッダは各自でご用意いただき、用途に合わせてはんだ付けしてください。I2C用プルアップ抵抗について●初期状態では、I2Cのプルアップ抵抗は実装されていません。追加したい場合には、基板裏面のR1とR2に1608サイズのチップ抵抗をはんだ付けしてください。このとき、チップ抵抗とピンヘッダの距離が近いため、先にチップ抵抗を実装することをお勧めします。I2C アドレスについて●初期状態のI2Cアドレスは、基板裏面のソルダージャンパー(AD1、AD0)により0x44(0100 010X)となっています。●ソルダージャンパーを下の表のように加工することにより、I2C アドレスを変更できます。 |
|---|---|---|---|
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
