￥17,600（税込）
／￥16,000（税抜き）
- 累積購入割引対象外
販売単位：1個
お申込番号：X370331 ／メーカー：マルツエレック ／型番：MDCM01-KIT(R2.1) ／JANコード：4547634020869 ／アズワン／ナビス品番：63-3050-55
商品詳細
- 商品仕様1

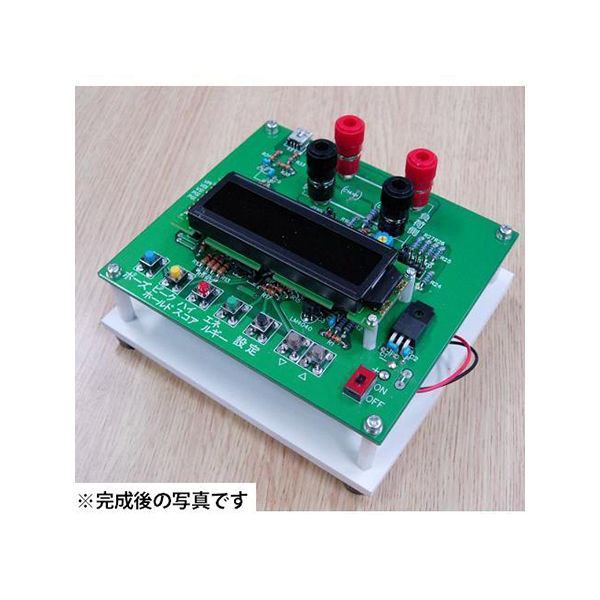

- ●トランジスタ技術 2013年 4月号掲載●このキットは、CQ 出版 トランジスタ技術 2013 年 4月号に新居浜高専 出口幹雄教授が執筆された「直流電力計製作」記事の内容に添って、読者が実験できるように出口幹雄教授のご協力により製作したものです。●データ受信ソフトダウンロード [サイズ：22.5KB] PowerMeterKit_X_2013Nov21.hex キットに搭載のPICマイコン用HEXファイルです。PowerMeterCOM3.exe Windows-PC用のロガーソフトです。●接続端子12m/m 陸式ターミナル●測定範囲電圧 0～±20V、±50V、±100V、±200V の4段階切り替え 電流 0～±2A、±5A の2段階切り替え●入力抵抗15kΩ/V●電流検出直列挿入微小抵抗両端の電位差による検出(電流検出抵抗 20mΩ)●表示16 文字×2 行キャラクタ表示 LCD(電力・電圧・電流の表示は有効数字 4 桁)●インタフェースミニ USB B タイプコネクタ(仮想 COM ポート接続 baud rate 38400baud)●電源単三乾電池4本●外形寸法縦×横×高さ＝115mm×126mm×65mm●直流の小発電装置の発電電力を数値で表示する簡易電力測定器の製作キットです。●電圧の極性によらず(手回し発電機の場合は、回転方向によらず)測定することができます。(単極性に設定することも可能です)●電圧は±200V まで(レンジは4段階)、電流は±5A まで(レンジは2段階)測定できます。●電力の最大値はハイスコアとして不揮発性メモリに記録され、電源を切っても値は保持されます。ハイスコアの値は 随時表示・リセットが可能です。●エネルギーの流れる向きを矢印で表示します。たとえば、手回し発電機を電源とし、負荷として静電容量の大きなコン デンサを接続した場合、手回し発電機を回してコンデンサを充電している状態と、コンデンサからの放電により手回し 発電機がモータとして回っている状態を、矢印の向きで区別できます。●本器を通過したエネルギーの積算量を表示できます。表示する単位を[J]、[kWh]、[kcal]に切り替えることができます。●パソコンとのインタフェース(USB)を装備しており、測定データを簡単にパソコンに取り込むことが可能です。
- 商品仕様2
- ●パソコンとのインタフェース回路は内部の回路とは電気的に絶縁されており、測定対象物の電位によらず安全にパソ コンに接続することができます。●付属のマイコンには、予めプログラムが書き込んでありますので、プログラミングツールは必要ありません。しかし、別売の Pickit3 を用いてプログラムの書き換えができるように ICSP 端子を備えています。
| お申込番号 | X370331 |
|---|---|
| メーカー | マルツエレック |
| 型番 | MDCM01-KIT(R2.1) |
| JANコード | 4547634020869 |
| 販売単位 | 1個 |
| 価格 | ￥17,600（税込） ／￥16,000（税抜き） |
※こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
在庫：あり
最寄り倉庫の在庫を表示しています。 「入荷待ち」でも別の倉庫からお届けできる場合もございます。
お届け日は目安になります。詳細なお届け日に関しては、レジ画面にてご確認ください。
お届け日表示について
この出荷元の商品は商品代金に配送料が含まれています。
￥17,600 （税込）
／ ￥16,000 （税抜き）
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | マルツエレック | 商品仕様1 | ●トランジスタ技術 2013年 4月号掲載●このキットは、CQ 出版 トランジスタ技術 2013 年 4月号に新居浜高専 出口幹雄教授が執筆された「直流電力計製作」記事の内容に添って、読者が実験できるように出口幹雄教授のご協力により製作したものです。●データ受信ソフトダウンロード [サイズ：22.5KB] PowerMeterKit_X_2013Nov21.hex キットに搭載のPICマイコン用HEXファイルです。PowerMeterCOM3.exe Windows-PC用のロガーソフトです。●接続端子12m/m 陸式ターミナル●測定範囲電圧 0～±20V、±50V、±100V、±200V の4段階切り替え 電流 0～±2A、±5A の2段階切り替え●入力抵抗15kΩ/V●電流検出直列挿入微小抵抗両端の電位差による検出(電流検出抵抗 20mΩ)●表示16 文字×2 行キャラクタ表示 LCD(電力・電圧・電流の表示は有効数字 4 桁)●インタフェースミニ USB B タイプコネクタ(仮想 COM ポート接続 baud rate 38400baud)●電源単三乾電池4本●外形寸法縦×横×高さ＝115mm×126mm×65mm●直流の小発電装置の発電電力を数値で表示する簡易電力測定器の製作キットです。●電圧の極性によらず(手回し発電機の場合は、回転方向によらず)測定することができます。(単極性に設定することも可能です)●電圧は±200V まで(レンジは4段階)、電流は±5A まで(レンジは2段階)測定できます。●電力の最大値はハイスコアとして不揮発性メモリに記録され、電源を切っても値は保持されます。ハイスコアの値は 随時表示・リセットが可能です。●エネルギーの流れる向きを矢印で表示します。たとえば、手回し発電機を電源とし、負荷として静電容量の大きなコン デンサを接続した場合、手回し発電機を回してコンデンサを充電している状態と、コンデンサからの放電により手回し 発電機がモータとして回っている状態を、矢印の向きで区別できます。●本器を通過したエネルギーの積算量を表示できます。表示する単位を[J]、[kWh]、[kcal]に切り替えることができます。●パソコンとのインタフェース(USB)を装備しており、測定データを簡単にパソコンに取り込むことが可能です。 |
|---|---|---|---|
| 商品仕様2 | ●パソコンとのインタフェース回路は内部の回路とは電気的に絶縁されており、測定対象物の電位によらず安全にパソ コンに接続することができます。●付属のマイコンには、予めプログラムが書き込んでありますので、プログラミングツールは必要ありません。しかし、別売の Pickit3 を用いてプログラムの書き換えができるように ICSP 端子を備えています。 | ||
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
