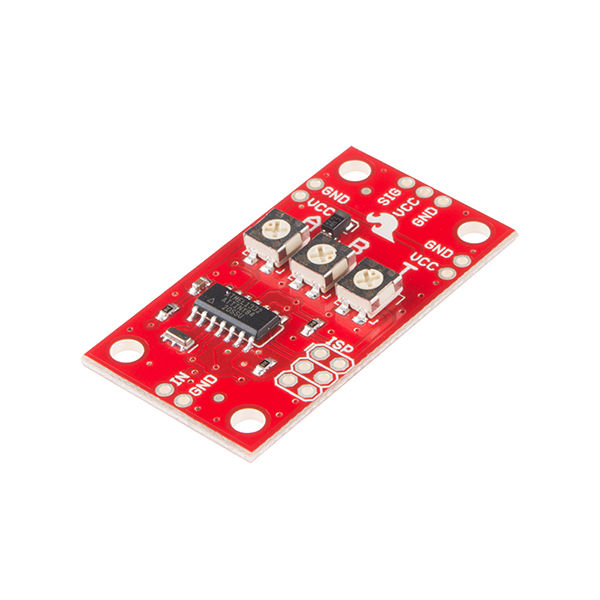

SparkFun Electronics Servo Trigger WIG-13118 1個 63-3035-84（直送品）
￥5,688（税込）
／￥5,171（税抜き）
- 累積購入割引対象外
販売単位：1個
お申込番号：X370153 ／メーカー：ＳｐａｒｋＦｕｎ Ｅｌｅｃｔｒｏｎｉｃｓ ／型番：WIG-13118 ／アズワン／ナビス品番：63-3035-84
商品詳細
- 商品仕様1
- ●Servo Triggerは、小型ロボットなどのRCサーボモータの制御を簡単に行えるボードです。サーボトリガを使用するには、オンボードの半固定抵抗を使用してスタート/ストップ位置とトランジション時間を調整します。●制御にはATTiny84マイクロコントローラを使用して、サーボ制御プログラムを実行しています。オンボードの各サーボトリガには、3つの半固定抵抗があります。Aはスイッチがオープンのときサーボが入る位置を設定し、Bはスイッチがクローズしたときにサーボが移動する位置を設定し、TはAからBに戻ってくるのにかかる時間を設定します。2つの動作モードがあり、裏面のジャンパ(SJ1)で切り替えられます。デフォルトはスイッチ開でA、スイッチ閉でBになるBistableモードで、SJ1をショートするとスイッチを押すたびにAB、ABを繰り返すOne shotモードになります。●主な仕様●3つの制御設定●入力極性を設定可能●応答モードを設定可能●アナログサーボと互換性がある●ISPヘッダピンを再プログラムに使用可能
- A
- スイッチがオープン時のサーボ位置の設定
- 消費電流
- 5mA
- 最大電圧
- 5.5V
- 推奨電圧
- 5V
| お申込番号 | X370153 |
|---|---|
| メーカー | ＳｐａｒｋＦｕｎ Ｅｌｅｃｔｒｏｎｉｃｓ |
| 型番 | WIG-13118 |
| 販売単位 | 1個 |
| 価格 | ￥5,688（税込） ／￥5,171（税抜き） |
※こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
在庫：わずか
最寄り倉庫の在庫を表示しています。 「入荷待ち」でも別の倉庫からお届けできる場合もございます。
お届け日は目安になります。詳細なお届け日に関しては、レジ画面にてご確認ください。
お届け日表示について
この出荷元の商品は商品代金に配送料が含まれています。
￥5,688 （税込）
／ ￥5,171 （税抜き）
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | ＳｐａｒｋＦｕｎ Ｅｌｅｃｔｒｏｎｉｃｓ | 商品仕様1 | ●Servo Triggerは、小型ロボットなどのRCサーボモータの制御を簡単に行えるボードです。サーボトリガを使用するには、オンボードの半固定抵抗を使用してスタート/ストップ位置とトランジション時間を調整します。●制御にはATTiny84マイクロコントローラを使用して、サーボ制御プログラムを実行しています。オンボードの各サーボトリガには、3つの半固定抵抗があります。Aはスイッチがオープンのときサーボが入る位置を設定し、Bはスイッチがクローズしたときにサーボが移動する位置を設定し、TはAからBに戻ってくるのにかかる時間を設定します。2つの動作モードがあり、裏面のジャンパ(SJ1)で切り替えられます。デフォルトはスイッチ開でA、スイッチ閉でBになるBistableモードで、SJ1をショートするとスイッチを押すたびにAB、ABを繰り返すOne shotモードになります。●主な仕様●3つの制御設定●入力極性を設定可能●応答モードを設定可能●アナログサーボと互換性がある●ISPヘッダピンを再プログラムに使用可能 |
|---|---|---|---|
| A | スイッチがオープン時のサーボ位置の設定 | 消費電流 | 5mA |
| 最大電圧 | 5.5V | 推奨電圧 | 5V |
| C | AからB、BからAに戻るのにかかる時間の設定 | コントローラ | ATTiny84 |
| B | スイッチがクローズ時のサーボ位置の設定 | ||
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
