￥1,188（税込）
／￥1,080（税抜き）
- 累積購入割引対象外
販売単位：1個
お申込番号：X369894 ／メーカー：スイッチサイエンス ／型番：SSCI-023757 ／JANコード：4547634258002 ／アズワン／ナビス品番：63-3117-59
商品詳細
- 商品仕様1

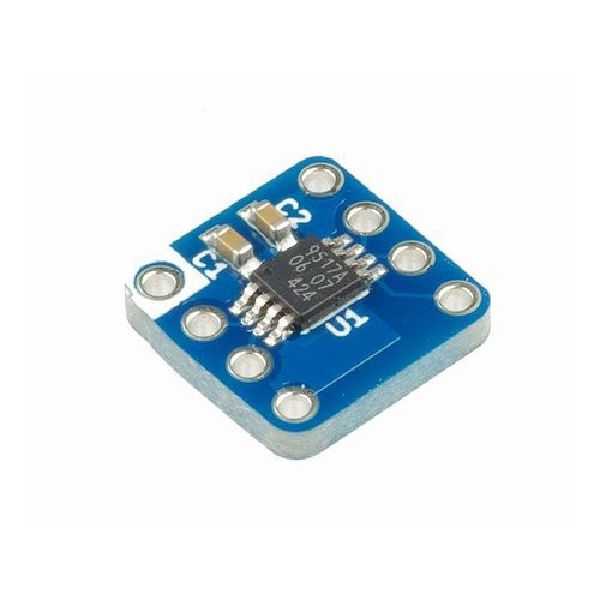

- ●NXP社のPCA9517ADPを搭載した、I2C用レベル変換バスバッファモジュールです。 PCA9517ADPは、電圧の異なるバス同士を繋ぐ「レベル変換」の機能、ポートA・ポートBの負荷容量を分離する「バスバッファ」の機能、バスの分離/接続をコントロールする「バスイネーブル」の機能を併せ持っています。 「レベル変換」の機能により、ポートA・ポートBに異なる電圧のI2Cバスを繋いでも双方向に通信できます。(各ポートの電源にバスと同じ電源を加えた場合) 「バスバッファ」の機能により、ポートAとポートBの負荷容量を分離できます。バスマスタのドライブ能力が低い場合に最適です。 「バスイネーブル」の機能により、特定のスレーブ群を切り離したり、I2Cアドレスが同じデバイスを個別に制御したりできるようになります。 なおレベル変換せずにバスバッファ機能、バスイネーブル機能のみを利用したい場合には、ポートA・ポートBの電源を同じにすれば利用できます。 またPCA9517ADPは、SMBusにおいても上記の各機能を使用することができます。●製品仕様ポートAの電圧(VCCA)は 0.9V～5.5V。ポートBの電圧(VCCB)は 2.7V～5.5V。バスイネーブル機能(バスの on/off)を搭載。「EN」ピンは、IC内部でポートBにプルアップされています。
| お申込番号 | X369894 |
|---|---|
| メーカー | スイッチサイエンス |
| 型番 | SSCI-023757 |
| JANコード | 4547634258002 |
| 販売単位 | 1個 |
| 価格 | ￥1,188（税込） ／￥1,080（税抜き） |
※こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
この画像は代表画像です。詳細は仕様をご確認ください。
この画像は代表画像です。詳細は仕様をご確認ください。
この画像は代表画像です。詳細は仕様をご確認ください。
この画像は代表画像です。詳細は仕様をご確認ください。
在庫：あり
最寄り倉庫の在庫を表示しています。 「入荷待ち」でも別の倉庫からお届けできる場合もございます。
お届け日は目安になります。詳細なお届け日に関しては、レジ画面にてご確認ください。
お届け日表示について
この出荷元の商品は商品代金に配送料が含まれています。
￥1,188 （税込）
／ ￥1,080 （税抜き）
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | スイッチサイエンス | 商品仕様1 | ●NXP社のPCA9517ADPを搭載した、I2C用レベル変換バスバッファモジュールです。 PCA9517ADPは、電圧の異なるバス同士を繋ぐ「レベル変換」の機能、ポートA・ポートBの負荷容量を分離する「バスバッファ」の機能、バスの分離/接続をコントロールする「バスイネーブル」の機能を併せ持っています。 「レベル変換」の機能により、ポートA・ポートBに異なる電圧のI2Cバスを繋いでも双方向に通信できます。(各ポートの電源にバスと同じ電源を加えた場合) 「バスバッファ」の機能により、ポートAとポートBの負荷容量を分離できます。バスマスタのドライブ能力が低い場合に最適です。 「バスイネーブル」の機能により、特定のスレーブ群を切り離したり、I2Cアドレスが同じデバイスを個別に制御したりできるようになります。 なおレベル変換せずにバスバッファ機能、バスイネーブル機能のみを利用したい場合には、ポートA・ポートBの電源を同じにすれば利用できます。 またPCA9517ADPは、SMBusにおいても上記の各機能を使用することができます。●製品仕様ポートAの電圧(VCCA)は 0.9V～5.5V。ポートBの電圧(VCCB)は 2.7V～5.5V。バスイネーブル機能(バスの on/off)を搭載。「EN」ピンは、IC内部でポートBにプルアップされています。 |
|---|---|---|---|
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。●※使用時の注意ピンヘッダは各自でご用意いただき、ご利用用途に合わせてはんだ付けしてください。 | ||
