マルツエレック 2A出力ハーフ・ブリッジ・パワーボード MPM4800-PM 1セット 63-3151-03（直送品）
￥3,093（税込）
／￥2,812（税抜き）
- 累積購入割引対象外
販売単位：1セット
お申込番号：X369829 ／メーカー：マルツエレック ／型番：MPM4800-PM ／JANコード：4547634885499 ／アズワン／ナビス品番：63-3151-03
商品詳細
- 商品仕様1

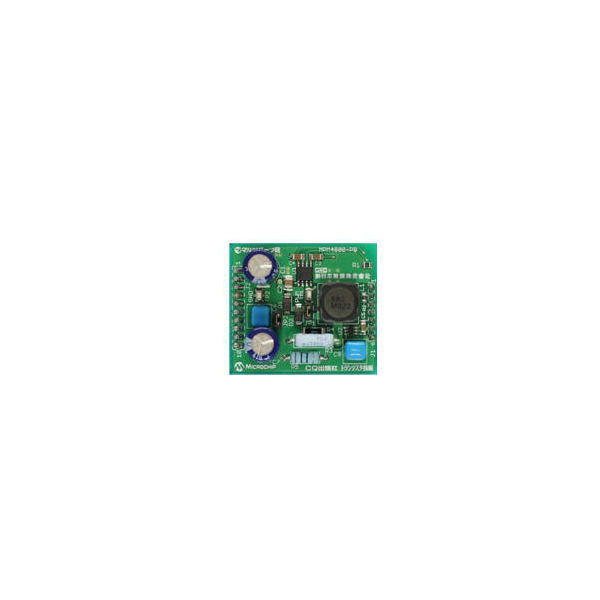

- ●MPM4800-PMは、新日本無線製のハーフ・ブリッジ・ドライバIC NJW4800のほか、出力電流検出回路やLCフィルタを搭載した、コンパクトな汎用スイッチング・ボードです。メイン素子のNJW4800は、NチャネルMOSFETによるハーフ・ブリッジ回路やゲート・ドライバ、デッド・タイム生成、保護回路などをワンチップにまとめたICで、マイコン等からPWM信号を加えるだけで駆動できる便利なICです。パワーボード MPM4800-PMからは、LCフィルタで平滑したDC出力のほか、スピーカ駆動用のオーディオ出力、フィルタを通さない生のPWM出力を取り出せます。DC-DCコンバータやD級アンプなど、いろいろなアプリケーションへの応用が可能です。●DC出力は+23V/2A(+24V動作時、ピーク出力)、オーディオ出力は9W(4Ω)まで取り出せます。●ジャンパを切り替えることで、LCフィルタで平滑したDC出力やスピーカ駆動用のオーディオ出力、フィルタを通さない生のPWM出力などを取り出せます。●出力電流検出回路を搭載しています.0～1.5Aの電流を検出して、0～3Vの電圧信号を出力します。●スイッチング周波数は300kHzから最大1.2MHzまで対応します。●入出力コネクタは一般的な2.54mmピッチのピン・ソケットになっています.自作基板やユニバーサル基板への搭載も容易です。●搭載デバイス：ハーフ・ブリッジ・ドライバ：NJW4800-GM1(新日本無線) 電流検出IC：ADM4073T(アナログ・デバイセズ)
- 出力電流
- 連続1.5A、ピーク2.0A
- 動作電圧
- 制御側3.3V、パワー側7.5～28V
- スイッチング周波数
- 300kHz～1.2MHz
- サイズ
- 45[W]×40[D]mm(突起部含まず)
| お申込番号 | X369829 |
|---|---|
| メーカー | マルツエレック |
| 型番 | MPM4800-PM |
| JANコード | 4547634885499 |
| 販売単位 | 1セット |
| 価格 | ￥3,093（税込） ／￥2,812（税抜き） |
