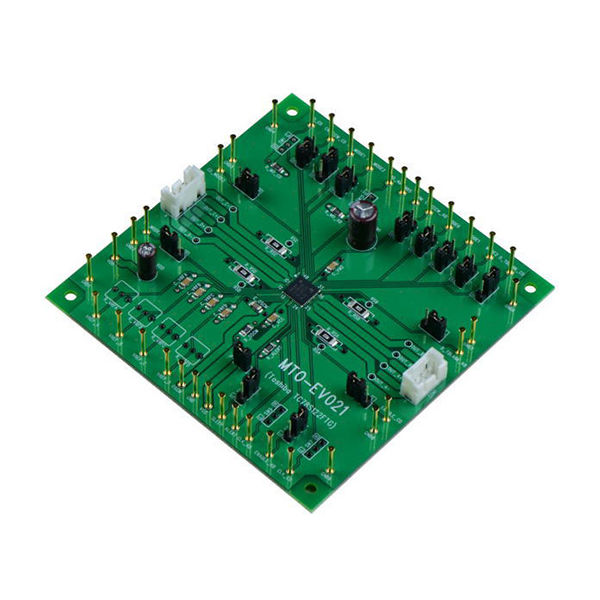

ステッピングモータドライバIC（TC78S122FTG）評価基板 MTO-EV021（TC78S122FTG） 63-3118-10（直送品）
￥13,585（税込）
／￥12,350（税抜き）
- 累積購入割引対象外
販売単位：1個
この商品のバリエーション
「主な仕様・搭載デバイス」違いで 全3商品 あります。
お申込番号：X369585 ／メーカー：マルツエレック ／型番：MTO-EV021(TC78S122FTG) ／JANコード：4547634258521 ／アズワン／ナビス品番：63-3118-10
商品詳細
- 商品仕様1
- ●TC78S122は、PWMチョッパ型2相バイポーラ駆動、CLK制御方式のデュアルステッピングモータドライバです。130nmアナログプロセスを採用し、出力耐圧40V、最大定格電流2.0Aを実現しています。●2つのステッピングモータドライバ部は、内蔵する4つのH-Bridge回路の組合せをモード切替回路で変えることで、最大4つのブラシ付DCモータを制御することも可能です。●本評価ボードではIC評価をするための部品を実装しており、すぐ試すことができます。●バイポーラ型ステッピングモータを1 チップで、駆動コントロール可能。●CD プロセスによる、モノリシックIC です●低On 抵抗Ron ＝ 0.6 Ω を実現●ラージモードでは重ねあわせにより Ron ＝0.3 Ω として組み合わせ可能●検出回路として、過電流検出回路(ISD)、過熱検出回路(TSD)、VM 電源パワーオンリセット回路を内蔵。●内部回路用VCC レギュレータ内蔵のため、外部からのLOGIC 電源(5 V)が不要な単一電源対応です●出力電流：2.0 A(max)：DC Motor(S) 時、1.5 A(max)：Stepping Motor(S) 時●チョッピング周波数は外部コンデンサ、外部抵抗で設定可能です。●100 kHz 以上での、高速チョッピングも可能です。
- 主な仕様・搭載デバイス
- TC78S122FTG
- 出力耐圧
- 40 V(max)
| お申込番号 | X369585 |
|---|---|
| メーカー | マルツエレック |
| 型番 | MTO-EV021(TC78S122FTG) |
| JANコード | 4547634258521 |
| 販売単位 | 1個 |
| 主な仕様・搭載デバイス | TC78S122FTG |
| 価格 | ￥13,585（税込） ／￥12,350（税抜き） |
※こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
在庫：わずか
最寄り倉庫の在庫を表示しています。 「入荷待ち」でも別の倉庫からお届けできる場合もございます。
お届け日は目安になります。詳細なお届け日に関しては、レジ画面にてご確認ください。
お届け日表示について
この出荷元の商品は商品代金に配送料が含まれています。
￥13,585 （税込）
／ ￥12,350 （税抜き）
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | マルツエレック | 商品仕様1 | ●TC78S122は、PWMチョッパ型2相バイポーラ駆動、CLK制御方式のデュアルステッピングモータドライバです。130nmアナログプロセスを採用し、出力耐圧40V、最大定格電流2.0Aを実現しています。●2つのステッピングモータドライバ部は、内蔵する4つのH-Bridge回路の組合せをモード切替回路で変えることで、最大4つのブラシ付DCモータを制御することも可能です。●本評価ボードではIC評価をするための部品を実装しており、すぐ試すことができます。●バイポーラ型ステッピングモータを1 チップで、駆動コントロール可能。●CD プロセスによる、モノリシックIC です●低On 抵抗Ron ＝ 0.6 Ω を実現●ラージモードでは重ねあわせにより Ron ＝0.3 Ω として組み合わせ可能●検出回路として、過電流検出回路(ISD)、過熱検出回路(TSD)、VM 電源パワーオンリセット回路を内蔵。●内部回路用VCC レギュレータ内蔵のため、外部からのLOGIC 電源(5 V)が不要な単一電源対応です●出力電流：2.0 A(max)：DC Motor(S) 時、1.5 A(max)：Stepping Motor(S) 時●チョッピング周波数は外部コンデンサ、外部抵抗で設定可能です。●100 kHz 以上での、高速チョッピングも可能です。 |
|---|---|---|---|
| 主な仕様・搭載デバイス | TC78S122FTG | 出力耐圧 | 40 V(max) |
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
