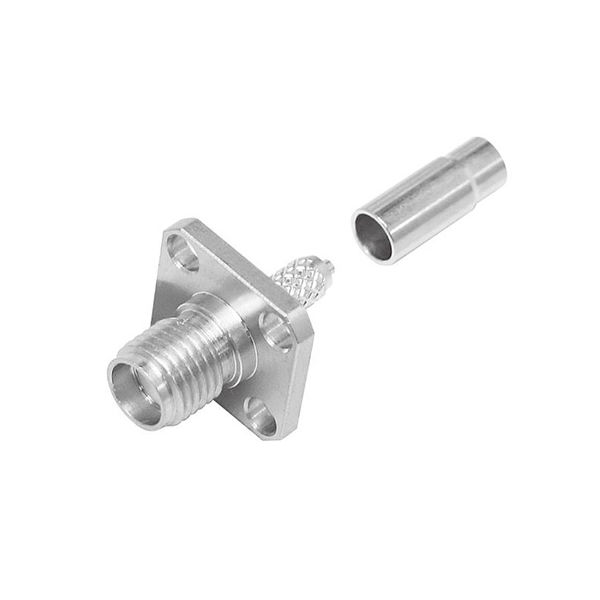

トーコネ SMAコネクター(PANELJACKS(CrimpType)) SMA-PJ-1.5DA 1個 63-3032-66（直送品）
￥2,436（税込）
／￥2,215（税抜き）
- 累積購入割引対象外
販売単位：1個
お申込番号：X362267 ／メーカー：トーコネ ／型番：SMA-PJ-1.5DA ／アズワン／ナビス品番：63-3032-66
商品詳細
- 圧着工具
- TA-17
- 材質/表面処理
- 【外部コンタクト】ステンレス/パッシベイト処理/圧着【中心コンタクト】ベリリウム銅/金めっき/ハンダ付け
- 結線方式
- 【外部コンタクト】圧着【中心コンタクト】ハンダ付け
- 使用温度範囲
- -40～+85℃
- 接触抵抗
- 3mΩ以下
| お申込番号 | X362267 |
|---|---|
| メーカー | トーコネ |
| 型番 | SMA-PJ-1.5DA |
| 販売単位 | 1個 |
| 価格 | ￥2,436（税込） ／￥2,215（税抜き） |
※こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
在庫切れです（次回入荷日未定）
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | トーコネ | 圧着工具 | TA-17 |
|---|---|---|---|
| 材質/表面処理 | 【外部コンタクト】ステンレス/パッシベイト処理/圧着【中心コンタクト】ベリリウム銅/金めっき/ハンダ付け | 結線方式 | 【外部コンタクト】圧着【中心コンタクト】ハンダ付け |
| 使用温度範囲 | -40～+85℃ | 接触抵抗 | 3mΩ以下 |
| 絶縁抵抗 | DC 500Vにて5000MΩ以上 | 耐電圧 | AC 750V 1分間 |
| 電圧定在波比 | 1.2以下（0.5～6GHz） | 特性インピーダンス | 50Ω |
| 嵌合部 | ジャック | 商品仕様1 | ●マイクロウェーブ用として高性能小型コネクターの一つに数えられ、使用できる周波数の範囲も広く、また耐久性に優れています。ボディはステンレス製ですが、安価な真鍮製もあります。●：0.141inch AC1000V one minuteフレキシブルケーブル：RG-316/U、RG-188A/U 1.07+0.015fG●：RG-142B/U AC 1000V one minute絶縁抵抗：5000MΩ min. at DC500V接触抵抗：4mΩ max.at DC 500V使用周波数範囲：0～12000MHz電圧定在波比：1.2max.at DC～6GHzφA：4.4、φB：11.0表面処理：本体 Pa、中央コンタクト Au適合ケーブル：1.5D-2V、1.5D-QEV、EV-1.5D-2E結線方式：中心 半田、外部 圧着圧着工具：TA-17 |
| 相当規格 | MIL-C-39012、IEC 60169-15、JEITA RC-5234特性インピーダンス：50Ω結合方法：ネジ 1/4-36UNS-2A、2B定格電圧：AC 500V耐電圧：セミリジッドケーブル：0.085inch AC 750V one minute | ||
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
