￥78,100（税込）
／￥71,000（税抜き）
- 累積購入割引対象外
販売単位：1個
お申込番号：WK61755 ／メーカー：シグマ光機 ／型番：PBSHP-15-3550 ／アズワン／ナビス品番：61-6884-54
商品詳細
- 商品仕様1

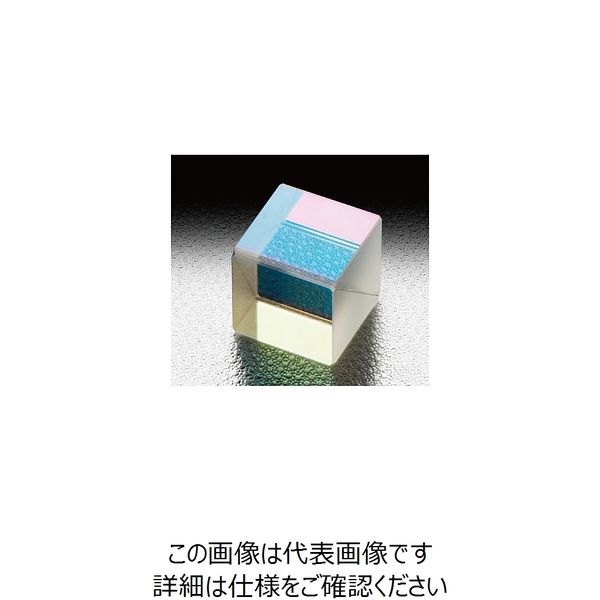

- ●YAGレーザなどのパルスレーザ用に設計された偏光ビームスプリッターです。●プリズムの貼り合わせ面に接着剤を使わず、オプティカルコンタクトで接合しているので、ハイパワーレーザにも耐えられます。●P偏光を透過し、S偏光を反射させることで、入射光の偏光状態を直交成分に分けることができます。●コーティングには誘電体多層膜を使用しているので、光量ロスが小さく、効率よく偏光分離することができます。●キューブタイプなのでビームが垂直に入射すれば、出射光の光軸が平行移動することはありません。●また、有効径と同じサイズのビームを入射しても、透過光や反射光が欠けたり、小さくなることはありません。●消光比が高いグラントムソンプリズム(GTPC)もご用意しています。●※○印のないプリズム側から光を入射させると、透過率や消光比の特性が変わる可能性があります。●※ご使用の前に必ず、入射レーザビームのエネルギー密度がレーザ耐力を超えていないかをご確認ください。●※レーザビームをレンズや凹面反射で細く絞り込んだ場合、エネルギー密度が素子のレーザ耐力を超え、素子が破損する恐れがあります。●※透過光の消光比に比べ、反射光の消光比は少し悪くなります。(3/100程度)●※適応波長以外の波長で使用した場合、透過率や消光比が悪くなります。●※材料の屈折率とガラスの厚みの影響で、透過光や反射光に波長分散が発生します。また、収束ビームや発散ビームを入射した場合は色収差や球面収差が生じることがあります。●＜＜ハイパワー用偏光ビームスプリッター＞共通仕様＞●▼材質:BK7 合成石英●▼基材面精度:λ/4●▼透過ビーム偏角:＜10′●▼コーティング:斜面 誘電体多層膜、側面4面 反射防止膜●▼入射角度:0°●▼P偏光透過率:＞97％●▼透過消光比:Ts:Tp＝1:200●▼スクラッチーディグ:20-10●▼有効範囲:外形寸法の85％の正方に内接する円●＜個別仕様＞●▼適応波長:355nm●▼A＝B＝C:15mm●▼材質:合成石英●▼S偏光反射率:＞97％●▼レーザ耐力※:2J/cm2●▼※レーザパルス幅 10ns、繰り返し周波数 20Hz●RoHS適合品
| お申込番号 | WK61755 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | PBSHP-15-3550 |
| 販売単位 | 1個 |
| 価格 | ￥78,100（税込） ／￥71,000（税抜き） |
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥78,100 （税込）
／ ￥71,000 （税抜き）
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | シグマ光機 | 商品仕様1 | ●YAGレーザなどのパルスレーザ用に設計された偏光ビームスプリッターです。●プリズムの貼り合わせ面に接着剤を使わず、オプティカルコンタクトで接合しているので、ハイパワーレーザにも耐えられます。●P偏光を透過し、S偏光を反射させることで、入射光の偏光状態を直交成分に分けることができます。●コーティングには誘電体多層膜を使用しているので、光量ロスが小さく、効率よく偏光分離することができます。●キューブタイプなのでビームが垂直に入射すれば、出射光の光軸が平行移動することはありません。●また、有効径と同じサイズのビームを入射しても、透過光や反射光が欠けたり、小さくなることはありません。●消光比が高いグラントムソンプリズム(GTPC)もご用意しています。●※○印のないプリズム側から光を入射させると、透過率や消光比の特性が変わる可能性があります。●※ご使用の前に必ず、入射レーザビームのエネルギー密度がレーザ耐力を超えていないかをご確認ください。●※レーザビームをレンズや凹面反射で細く絞り込んだ場合、エネルギー密度が素子のレーザ耐力を超え、素子が破損する恐れがあります。●※透過光の消光比に比べ、反射光の消光比は少し悪くなります。(3/100程度)●※適応波長以外の波長で使用した場合、透過率や消光比が悪くなります。●※材料の屈折率とガラスの厚みの影響で、透過光や反射光に波長分散が発生します。また、収束ビームや発散ビームを入射した場合は色収差や球面収差が生じることがあります。●＜＜ハイパワー用偏光ビームスプリッター＞共通仕様＞●▼材質:BK7 合成石英●▼基材面精度:λ/4●▼透過ビーム偏角:＜10′●▼コーティング:斜面 誘電体多層膜、側面4面 反射防止膜●▼入射角度:0°●▼P偏光透過率:＞97％●▼透過消光比:Ts:Tp＝1:200●▼スクラッチーディグ:20-10●▼有効範囲:外形寸法の85％の正方に内接する円●＜個別仕様＞●▼適応波長:355nm●▼A＝B＝C:15mm●▼材質:合成石英●▼S偏光反射率:＞97％●▼レーザ耐力※:2J/cm2●▼※レーザパルス幅 10ns、繰り返し周波数 20Hz●RoHS適合品 |
|---|---|---|---|
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
