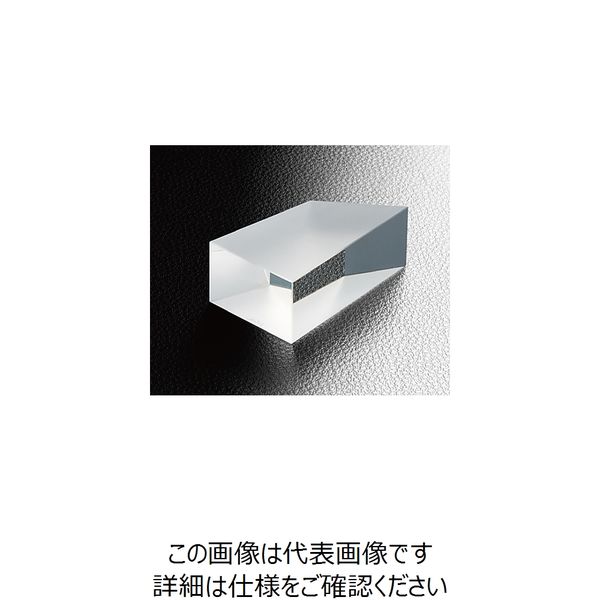

シグマ光機 ペランブロッカプリズム PBPQー30L20ー10 1個 61-6948-91（直送品）
￥103,400（税込）
／￥94,000（税抜き）
- 累積購入割引対象外
販売単位：1個
お申込番号：WK49316 ／メーカー：シグマ光機 ／型番：PBPQ-30L20-10 ／アズワン／ナビス品番：61-6948-91
商品詳細
- 商品仕様1
- ●ペランブロッカプリズムはブリュスター分散プリズムの一種で、入射方向に対し直角で出射する特徴があります。●YAGレーザをブリュスター角度で入射させると、基本波(1064nm)と2倍波(532nm)をビームを分離することができます。●ブリュスター角度と臨界角を使用しているので、反射による損失が発生せず、高い透過率が得られます。●ペランブロッカプリズムはコーティングがないので、高エネルギーのパルスレーザでも使用することができます。●プリズム入射面で反射するYAGの基本波(不可視光)、または、2倍波(緑)のビームの光量が最小になる角度(ブリュスター角度)に合わせて使用します。●レーザビームの偏光方向はプリズムの底面と平行になるように変換してご使用ください。●多波長発振ののArレーザの分光にも使用できます。●※紫外波長の出射ビームはブリュスター角度から外れているので、無反射にはなりません。●※非偏光の分散プリズムとしても使用できますが、ブリュスター角度で入射させないと、入射角度に対し直角に出射しません。●※S偏光のレーザビームを入射させても分光することはできますが、入射面と出射面で反射損失が発生します。●※ノーコート面に指紋や汚れが付くと、全反射や無反射の効果が得られなくなります。●※ノーコート面には、何物にも接触させないでご使用ください。●※実測のA・B寸法は面取りを含むので、若干短くなります。●※寸法公差は面取りを含まない各面の交差位置で定義されます。●＜＜ペランブロッカプリズム＞共通仕様＞●▼材質:合成石英●▼設計波長:706nm(1063nmと532nmの中間)●▼角度精度:＜3′●▼基材面精度:λ/10●▼スクラッチ-ディグ:20-10●▼有効範囲:外形寸法の90％の矩形に内接する楕円●＜個別仕様＞●▼A:30mm●▼B:50mm●▼C:20mm●▼θ1:56.13°●▼θ2:79.5°●RoHS適合品
| お申込番号 | WK49316 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | PBPQ-30L20-10 |
| 販売単位 | 1個 |
| 価格 | ￥103,400（税込） ／￥94,000（税抜き） |
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥103,400 （税込）
／ ￥94,000 （税抜き）
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | シグマ光機 | 商品仕様1 | ●ペランブロッカプリズムはブリュスター分散プリズムの一種で、入射方向に対し直角で出射する特徴があります。●YAGレーザをブリュスター角度で入射させると、基本波(1064nm)と2倍波(532nm)をビームを分離することができます。●ブリュスター角度と臨界角を使用しているので、反射による損失が発生せず、高い透過率が得られます。●ペランブロッカプリズムはコーティングがないので、高エネルギーのパルスレーザでも使用することができます。●プリズム入射面で反射するYAGの基本波(不可視光)、または、2倍波(緑)のビームの光量が最小になる角度(ブリュスター角度)に合わせて使用します。●レーザビームの偏光方向はプリズムの底面と平行になるように変換してご使用ください。●多波長発振ののArレーザの分光にも使用できます。●※紫外波長の出射ビームはブリュスター角度から外れているので、無反射にはなりません。●※非偏光の分散プリズムとしても使用できますが、ブリュスター角度で入射させないと、入射角度に対し直角に出射しません。●※S偏光のレーザビームを入射させても分光することはできますが、入射面と出射面で反射損失が発生します。●※ノーコート面に指紋や汚れが付くと、全反射や無反射の効果が得られなくなります。●※ノーコート面には、何物にも接触させないでご使用ください。●※実測のA・B寸法は面取りを含むので、若干短くなります。●※寸法公差は面取りを含まない各面の交差位置で定義されます。●＜＜ペランブロッカプリズム＞共通仕様＞●▼材質:合成石英●▼設計波長:706nm(1063nmと532nmの中間)●▼角度精度:＜3′●▼基材面精度:λ/10●▼スクラッチ-ディグ:20-10●▼有効範囲:外形寸法の90％の矩形に内接する楕円●＜個別仕様＞●▼A:30mm●▼B:50mm●▼C:20mm●▼θ1:56.13°●▼θ2:79.5°●RoHS適合品 |
|---|---|---|---|
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
