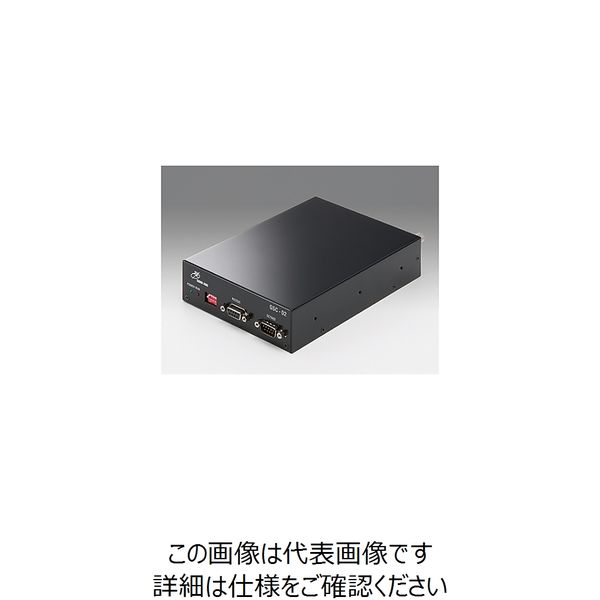

シグマ光機 ジョイスティックターミナル SJTー02 1個 61-6983-17（直送品）
￥84,700（税込）
／￥77,000（税抜き）
- 累積購入割引対象外
販売単位：1個
お申込番号：WK48551 ／メーカー：シグマ光機 ／型番：SJT-02 ／アズワン／ナビス品番：61-6983-17
商品詳細
- その他商品仕様
- ●プログラム記憶容量：128行×4個●プログラム内パラメータウエイト時間：ウエイト時間0～25.5秒（0.1秒単位）●モータ回転方向：X軸正転（POS）／逆転（NEG）切替Y軸正転（POS）／逆転（NEG）切替●リミットセンサ表示：X軸座標名の左側に表示（検出時“L”表示）Y軸座標名の左側に表示（検出時“L”表示）●原点復帰有効軸：X軸のみ有効／Y軸のみ有効／両軸有効切換●座標入力範囲：X軸-16777214～＋16777214pulse相当Y軸-16777214～＋16777214pulse相当●座標表示単位：〔PLS〕〔μm〕〔°〕●座標表示範囲：X軸-99999999～＋99999999pulse相当●速度パラメータ：10段階切換
- RoHs
- Yes
- カタログコード
- W9049,W9044
- ご注意
- GSC-02のコントローラSJT-02用コネクタにはピン番号1に+24Vを出力しています。PCには絶対に接続しないでください。保護回路がありますが、破損の恐れもありますのでRS232CおよびSJT-02は必ずどちらかを外してください。※RS232CとSJT-02を同時に接続した場合は、どちらも動作しません。
- タイプ
- ジョイスティック
| お申込番号 | WK48551 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | SJT-02 |
| 販売単位 | 1個 |
| 価格 | ￥84,700（税込） ／￥77,000（税抜き） |
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥84,700 （税込）
／ ￥77,000 （税抜き）
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| 商品の特徴 | ●5相ステッピングモータドライバを内蔵した2軸のステージコントローラです。●RS232Cインターフェイスによる外部制御、または専用ハンディコントローラ(SJT-02)による手動操作及びプログラム制御が可能です。●※電源仕様はDC+24V 2Aです。●※PAT-001-POW1(ACアダプタ)をご購入いただくか、お客様によりご用意いただく必要があります。 | ||
|---|---|---|---|
| メーカー名 | シグマ光機 | その他商品仕様 | ●プログラム記憶容量：128行×4個●プログラム内パラメータウエイト時間：ウエイト時間0～25.5秒（0.1秒単位）●モータ回転方向：X軸正転（POS）／逆転（NEG）切替Y軸正転（POS）／逆転（NEG）切替●リミットセンサ表示：X軸座標名の左側に表示（検出時“L”表示）Y軸座標名の左側に表示（検出時“L”表示）●原点復帰有効軸：X軸のみ有効／Y軸のみ有効／両軸有効切換●座標入力範囲：X軸-16777214～＋16777214pulse相当Y軸-16777214～＋16777214pulse相当●座標表示単位：〔PLS〕〔μm〕〔°〕●座標表示範囲：X軸-99999999～＋99999999pulse相当●速度パラメータ：10段階切換 |
| RoHs | Yes | カタログコード | W9049,W9044 |
| ご注意 | GSC-02のコントローラSJT-02用コネクタにはピン番号1に+24Vを出力しています。PCには絶対に接続しないでください。保護回路がありますが、破損の恐れもありますのでRS232CおよびSJT-02は必ずどちらかを外してください。※RS232CとSJT-02を同時に接続した場合は、どちらも動作しません。 | タイプ | ジョイスティック |
| 加速・減速時間 | （R）0～1000ms | 外形寸法 | （W）94×（H）30×（D）140mm |
| 駆動速度 | 【最大】（F）1～20,000pps【最小】（S）1～20,000pps | 質量 | 0,6kg（専用ケーブル含む） |
| 周囲湿度 | 20～80％RH（結露なきこと） | 制御軸数 | 2軸 |
| 接続ケーブル | 付属専用接続ケーブル2m（取り外し可能） | 操作モード | マニュアル（M）／ティーチング（T）／PROGRUN（R）／EDIT（E）／MEMSWSETモード |
| 電源 | DC+24V2軸ステージコントローラ（GSC-02／SHOT-602）より供給されます。 | 動作温度 | 5～40℃ |
| 表示 | LDC16桁2行 | 商品仕様2 | ●▼性能仕様 最大駆動速度:20000pps ●▼性能仕様 最小駆動速度:1pps ●▼性能仕様 加減速時間:0～1000ms ●▼I/O仕様 原点センサ:○ ●▼I/O仕様 近接センサ:○ ●▼I/O仕様 CW(+)リミット:○ ●▼I/O仕様 CCW(-)リミット:○ ●▼I/O仕様 汎用入力:- ●▼I/O仕様 汎用出力:- ●▼I/O仕様 制御入力:- ●▼I/O仕様 制御出力:- ●▼I/O仕様 トリガ出力:- ●▼制御コマンド 機械原点復帰:○ ●▼制御コマンド 論理原点設定:○ ●▼制御コマンド 相対位置駆動:○ ●▼制御コマンド 絶対位置駆動:- ●▼制御コマンド ジョグ運転:○ ●▼制御コマンド 円弧補間制御:- ●▼制御コマンド 直線補間制御:- ●▼制御コマンド 駆動:○ ●▼制御コマンド 減速停止:○ ●▼制御コマンド 非常停止:○ ●▼制御コマンド 速度設定:○ ●▼制御コマンド モータフリー/ホールド:○ ●▼制御コマンド ポート入力:- ●▼制御コマンド ポート出力:-●＜個別仕様＞●▼品名:ジョイスティックターミナル●▼タイプ:ジョイスティック●▼電源:コントローラから供給●▼表示:LCD(16桁×2行)●▼外径寸法:W94×H30×D140mm●▼質量:0.45kg●CE適合品 |
| 商品仕様1 | ●5相ステッピングモータドライバを内蔵した2軸のステージコントローラです。●RS232Cインターフェイスによる外部制御、または専用ハンディコントローラ(SJT-02)による手動操作及びプログラム制御が可能です。●※電源仕様はDC+24V 2Aです。●※PAT-001-POW1(ACアダプタ)をご購入いただくか、お客様によりご用意いただく必要があります。●＜＜2軸ステージコントローラ＞共通仕様＞●▼主要機能 コントローラ機能:○ ●▼主要機能 制御軸数:2軸 ●▼主要機能 内蔵プログラム制御:△ ●▼主要機能 フィードバック制御:- ●▼主要機能 円弧補間制御:- ●▼主要機能 直線補間制御:- ●▼主要機能 ドライバ機能:標準 ●▼主要機能 マイクロステップ(最大分割数):2分割(ハーフステップのみ) ●▼主要機能 駆動電流:0.3～0.8A/相 ●▼一般仕様 電源電圧:DC24V 2A ●▼一般仕様 消費電力:48VA ●▼一般仕様 動作温度:5～40℃ ●▼一般仕様 保存温度:-20～60℃ ●▼一般仕様 周囲湿度:20～80％RH ●▼一般仕様 外形寸法(W×H×D):180×40×125mm ●▼一般仕様 重量:0.7kg ●▼インターフェイス GP-IB:- ●▼インターフェイス RS232C:○ ●▼インターフェイス USB:- ●▼インターフェイス Ethernet:- ●▼オプション CJ-200A:- ●▼オプション JS-300:- ●▼オプション JB-400:- ●▼オプション SJT-02:○ ●▼性能仕様 座標表示範囲:- ●▼性能仕様 最大設定移動量:16777214 | ||
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
