￥68,970（税込）
／￥62,700（税抜き）
- 累積購入割引対象外
お申込番号：WK44887 ／メーカー：シグマ光機 ／型番：CCB-10M ／アズワン／ナビス品番：61-6929-42
商品詳細
- 商品仕様1

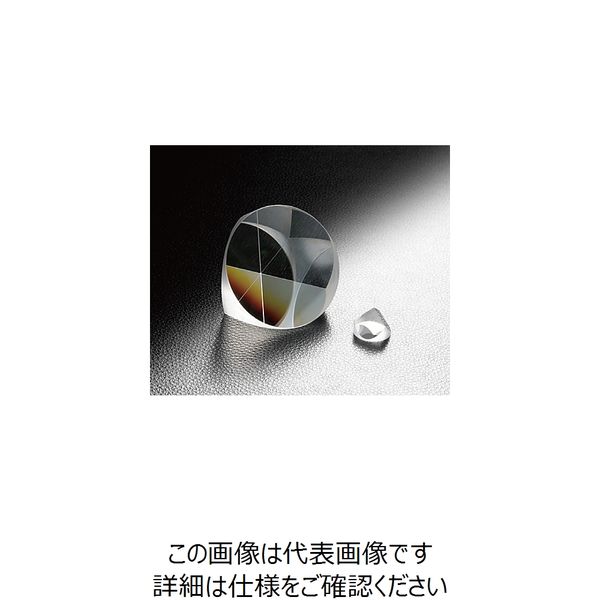

- ●入ってきた光を全て反射させて、元来た方向に帰すことができるプリズムです。●レーザを使った測長機のリフレクター(反射鏡)として使用されています。●コーナキューブは月と地球の距離を測定するために開発され、アポロ宇宙船が月に着陸した時に、月面に設置されました。●コーナーキューブは精密に加工されているので、高い精度で光を戻すことができます。●計測中にコーナーキュブの傾きが少し変わっても戻り光の傾きは変わらず、計測器の検出器に光が戻ります。●入・出射面の反射ロスを抑えるために反射防止膜を施したCCB-Mタイプもご用意しています。●20度以上の入射角度でも反射光量が変わらない中空リトロリフレクター(RCCB)もご用意しています。●※コーナーキューブにビームを入射させると、ビームは正確に入射角度と同じ角度で戻されますが、ビームの入射位置がコーナーキューブの中心から離れると、中心から反対側に同距離離れた位置からビームが出射されます。●※コーナキューブの3つの反射面が交差する稜線は面取りされていて、入・出射面から覗くと光が反射しない線が放射状に6本観察されます。●※細いレーザビームを使用する場合は、この6本の線にビームがかからないようにご使用ください。●※ノーコート面に指紋や汚れが付くと、臨界角度以上でも全反射が起きなくなることがあります。●※ノーコート面は、何物にも接触させないでご使用ください。●※コーナーキューブは全反射面で反射するときに位相差が生じ、戻ってきた光の偏光特性は大きく変化します。●※偏光特性の変化が小さい、中空リトロリフレクター(RCCB)もご用意しています。●＜＜コーナーキューブ＞共通仕様＞●▼材質:BK7●▼口径側面精度:λ/4●▼ビーム偏角:＜5″●▼コーティング:CCB : ノーコート、CCB-M : 反射防止コート(400～700nm)●▼入射角度:±20° (臨界角による全反射条件)●▼スクラッチ-ディグ:40-20●▼有効径:外径の90％●＜個別仕様＞●▼コーティング:反射防止コート●▼外径 φD:φ10mm●▼高さ H:8.6mm●▼レーザ耐力※:4 J/cm2●▼※レーザパルス幅 10ns、繰り返し周波数 20Hz●RoHS適合品
| お申込番号 | WK44887 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | CCB-10M |
| 販売単位 | 1個 |
| 価格 | ￥68,970（税込） ／￥62,700（税抜き） |
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥68,970 （税込）
／ ￥62,700 （税抜き）
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | シグマ光機 | 商品仕様1 | ●入ってきた光を全て反射させて、元来た方向に帰すことができるプリズムです。●レーザを使った測長機のリフレクター(反射鏡)として使用されています。●コーナキューブは月と地球の距離を測定するために開発され、アポロ宇宙船が月に着陸した時に、月面に設置されました。●コーナーキューブは精密に加工されているので、高い精度で光を戻すことができます。●計測中にコーナーキュブの傾きが少し変わっても戻り光の傾きは変わらず、計測器の検出器に光が戻ります。●入・出射面の反射ロスを抑えるために反射防止膜を施したCCB-Mタイプもご用意しています。●20度以上の入射角度でも反射光量が変わらない中空リトロリフレクター(RCCB)もご用意しています。●※コーナーキューブにビームを入射させると、ビームは正確に入射角度と同じ角度で戻されますが、ビームの入射位置がコーナーキューブの中心から離れると、中心から反対側に同距離離れた位置からビームが出射されます。●※コーナキューブの3つの反射面が交差する稜線は面取りされていて、入・出射面から覗くと光が反射しない線が放射状に6本観察されます。●※細いレーザビームを使用する場合は、この6本の線にビームがかからないようにご使用ください。●※ノーコート面に指紋や汚れが付くと、臨界角度以上でも全反射が起きなくなることがあります。●※ノーコート面は、何物にも接触させないでご使用ください。●※コーナーキューブは全反射面で反射するときに位相差が生じ、戻ってきた光の偏光特性は大きく変化します。●※偏光特性の変化が小さい、中空リトロリフレクター(RCCB)もご用意しています。●＜＜コーナーキューブ＞共通仕様＞●▼材質:BK7●▼口径側面精度:λ/4●▼ビーム偏角:＜5″●▼コーティング:CCB : ノーコート、CCB-M : 反射防止コート(400～700nm)●▼入射角度:±20° (臨界角による全反射条件)●▼スクラッチ-ディグ:40-20●▼有効径:外径の90％●＜個別仕様＞●▼コーティング:反射防止コート●▼外径 φD:φ10mm●▼高さ H:8.6mm●▼レーザ耐力※:4 J/cm2●▼※レーザパルス幅 10ns、繰り返し周波数 20Hz●RoHS適合品 |
|---|---|---|---|
