￥127,050（税込）
／￥115,500（税抜き）
- 累積購入割引対象外

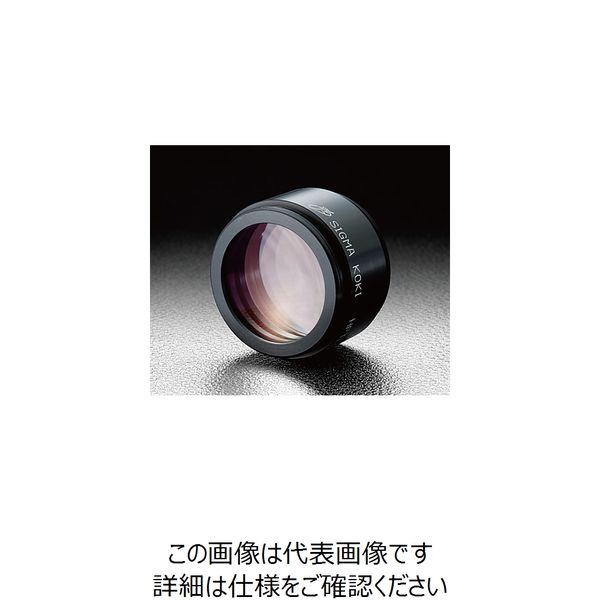

お申込番号：WK38945 ／メーカー：シグマ光機 ／型番：HFTLSQ-20-30PF1 ／アズワン／ナビス品番：61-6947-52
商品詳細
- 商品仕様1
- ●構成されるレンズの材料を全て合成石英にすることで、高出力レーザや高エネルギーのパルスレーザにも耐えられる集光レンズを実現しました。●Ybファイバーレーザをはじめ、YAGレーザ、YVO4レーザ等の各種固体レーザの集光およびコリメートに使用できます。●焦点距離60mm以上のレンズでは、波長1064nmで球面収差とコマ収差が十分に補正されており、レーザコリメート光をほぼ回折限界のスポット径に絞り込むことができます。●帯域が広い反射防止膜コートにより、1040～1150nmの波長域のファイバーカップルドレーザで使用することができます。●632.8nmである程度の透過率が得られているので、ガイド光としてHe-Neレーザが使用できます。●集光レンズを固定するための専用レンズホルダー(LHF-M29-25、LHF-M34-30、LHF-M50.9-50)をご用意しています。●HFTLSQ-15-20PF1には固定集光レンズホルダー(LHF-M29-25)に取り付けるための専用アダプタが付属されています。●HFTLSQ-20-30PF1には固定集光レンズホルダー(LHF-M34-30)に取り付けるための専用アダプタが付属されています。●レーザ加工による飛まつからレンズを保護するため、別売りの保護ガラスを装着できます。●※集光レンズは無限遠にある物体を焦点に結像させる場合、または、点光源を平行光にする場合にご使用ください。●※近距離の結像などに使用した場合、十分な光学性能が得られません。●※集光レンズには光を入れる向きがあります。●※必ず上側(鏡筒側面の刻印を正立に見て)から平行光を入射させてください。●※逆にすると色収差や球面収差が大きくなり、集光スポットが大きくなったり、像がボケて見えることがあります。●※高出力レーザで使用する場合や高熱が出る光源の近くで使用する場合、集光レンズが高温になり、集光レンズの焦点距離が変化する可能性があります。●※長時間照射する場合は、放熱対策が必要になります。●※集光スポット径を小さくしたい場合は、入射ビーム径(1/e^2)が集光レンズの有効径(De)の約半分になる大きさまで広げてご使用ください。●※この集光レンズはアクロマティックレンズではありません。●※色収差は補正されていません。
- 商品仕様2
- ●＜＜ファイバーレーザ用集光レンズ＞共通仕様＞●▼材質:合成石英●▼枠材質:アルミ 表面処理:黒アルマイト●▼設計波長:1064nm●▼コーティング:反射防止膜●▼透過率:＞98.5％ (1060～1080nm)、＞97％ (1040～1150nm)、＞53％ (600～700nm)●▼レーザ耐力:7J/cm2 (パルス幅10ns、繰り返し周波数20Hz)●＜個別仕様＞●▼焦点距離 f:30.3mm●▼外径 φDc:φ30mm●▼有効径 φDe:φ17mm●▼長さ L:21mm●▼固定用ネジ Ma:M28 P0.75●▼取付用ネジ Mb:M28 P0.75●▼NA :0.28●▼WD :22mm●▼入射許容角度:±1.2°●RoHS適合品
| お申込番号 | WK38945 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | HFTLSQ-20-30PF1 |
| 販売単位 | 1個 |
| 価格 | ￥127,050（税込） ／￥115,500（税抜き） |
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥127,050 （税込）
／ ￥115,500 （税抜き）
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | シグマ光機 | 商品仕様1 | ●構成されるレンズの材料を全て合成石英にすることで、高出力レーザや高エネルギーのパルスレーザにも耐えられる集光レンズを実現しました。●Ybファイバーレーザをはじめ、YAGレーザ、YVO4レーザ等の各種固体レーザの集光およびコリメートに使用できます。●焦点距離60mm以上のレンズでは、波長1064nmで球面収差とコマ収差が十分に補正されており、レーザコリメート光をほぼ回折限界のスポット径に絞り込むことができます。●帯域が広い反射防止膜コートにより、1040～1150nmの波長域のファイバーカップルドレーザで使用することができます。●632.8nmである程度の透過率が得られているので、ガイド光としてHe-Neレーザが使用できます。●集光レンズを固定するための専用レンズホルダー(LHF-M29-25、LHF-M34-30、LHF-M50.9-50)をご用意しています。●HFTLSQ-15-20PF1には固定集光レンズホルダー(LHF-M29-25)に取り付けるための専用アダプタが付属されています。●HFTLSQ-20-30PF1には固定集光レンズホルダー(LHF-M34-30)に取り付けるための専用アダプタが付属されています。●レーザ加工による飛まつからレンズを保護するため、別売りの保護ガラスを装着できます。●※集光レンズは無限遠にある物体を焦点に結像させる場合、または、点光源を平行光にする場合にご使用ください。●※近距離の結像などに使用した場合、十分な光学性能が得られません。●※集光レンズには光を入れる向きがあります。●※必ず上側(鏡筒側面の刻印を正立に見て)から平行光を入射させてください。●※逆にすると色収差や球面収差が大きくなり、集光スポットが大きくなったり、像がボケて見えることがあります。●※高出力レーザで使用する場合や高熱が出る光源の近くで使用する場合、集光レンズが高温になり、集光レンズの焦点距離が変化する可能性があります。●※長時間照射する場合は、放熱対策が必要になります。●※集光スポット径を小さくしたい場合は、入射ビーム径(1/e^2)が集光レンズの有効径(De)の約半分になる大きさまで広げてご使用ください。●※この集光レンズはアクロマティックレンズではありません。●※色収差は補正されていません。 |
|---|---|---|---|
| 商品仕様2 | ●＜＜ファイバーレーザ用集光レンズ＞共通仕様＞●▼材質:合成石英●▼枠材質:アルミ 表面処理:黒アルマイト●▼設計波長:1064nm●▼コーティング:反射防止膜●▼透過率:＞98.5％ (1060～1080nm)、＞97％ (1040～1150nm)、＞53％ (600～700nm)●▼レーザ耐力:7J/cm2 (パルス幅10ns、繰り返し周波数20Hz)●＜個別仕様＞●▼焦点距離 f:30.3mm●▼外径 φDc:φ30mm●▼有効径 φDe:φ17mm●▼長さ L:21mm●▼固定用ネジ Ma:M28 P0.75●▼取付用ネジ Mb:M28 P0.75●▼NA :0.28●▼WD :22mm●▼入射許容角度:±1.2°●RoHS適合品 | ||
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
