￥31,020（税込）
／￥28,200（税抜き）
- 累積購入割引対象外

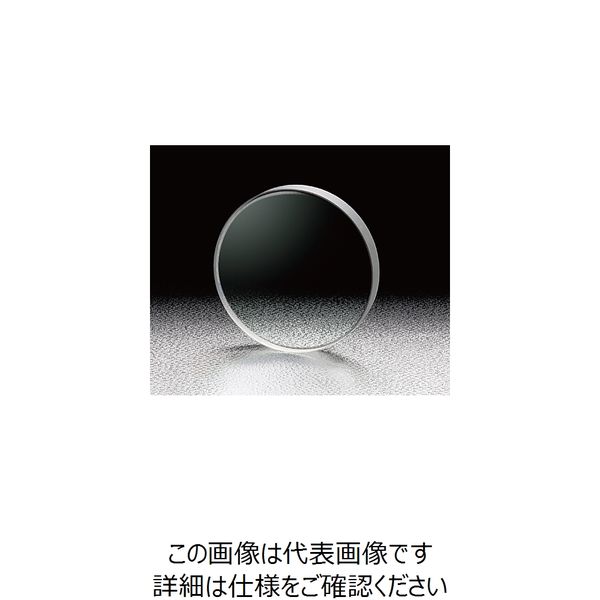

お申込番号：WK36796 ／メーカー：シグマ光機 ／型番：PBS-25.4C03-10-266 ／アズワン／ナビス品番：61-6885-38
商品詳細
- 商品仕様1
- ●ハイパワーのレーザや大きなビーム径の光に用いることができるプレートタイプの偏光ビームスプリッターです。●高出力レーザ用の偏光アッテネータや光量分岐比を可変する光学系などに使用されます。●入射角度をブリュスター角度にすることで、S・P偏光の分離比が高いビームスプリッターを実現しました。●コーティングには誘電体多層膜を使用しているので、光量ロスが小さく、効率良く偏光分離することができます。●プレートタイプなので、ビーム有効径が大きくなっても、重量が重くなることがありません。●光がガラス中を透過する距離は短くなるので、波長分散や色収差の影響を受けにくくなります。●※ご使用の前に必ず、入射レーザビームのエネルギー密度がレーザ耐力を超えていないかをご確認ください。●※レーザビームをレンズや凹面反射で細く絞り込んだ場合、エネルギー密度が素子のレーザ耐力を超え、素子が破損する恐れがあります。●※プレート型偏光ビームスプリッターの裏面には、反射防止膜はコーティングされていません。(ブリュスター角度にP偏光で入射するため、反射は0％)●※裏面から入射させた場合、S偏光が裏面で反射し、多重反射の迷光が発生する可能性があります。●※仕様で示されている入射角度に合わせてご使用ください。●※入射角度が異なると、透過率波長特性が変化し、透過率、反射率、P偏光とS偏光の分離比などが変わります。●※また、入射角度は材質や波長によってが異なっていますのでご注意ください。●※適応波長以外では偏光ビームスプリッターの特性が得られません。●※使用する波長に合った素子をご選定ください。●※基板の屈折率と厚みによる効果で、入射光に対し透過光の光路が数mm平行移動します。
- 商品仕様2
- ●＜＜プレート型偏光ビームスプリッター＞共通仕様＞●▼材質:BK7 合成石英●▼基板面精度:λ/10●▼透過消光比:Ts:Tp＝1:200●▼平行度:＜5″●▼コーティング:表面 誘電体多層膜、裏面 ノーコート●▼スクラッチーディグ:10-5●▼有効径:外径の90％●＜個別仕様＞●▼適応波長:266nm●▼外径 φD:φ25.4mm●▼最大透過ビーム径:12.7mm●▼材質:合成石英●▼入射角度:56.3 ° ●▼P偏光透過率:＞92％●▼S偏光反射率:＞95％●▼レーザ耐力※:2J/cm2●▼※入射角度 0°、レーザパルス幅 10ns、繰り返し周波数 20Hz●RoHS適合品
| お申込番号 | WK36796 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | PBS-25.4C03-10-266 |
| 販売単位 | 1個 |
| 外径 φD | φ25.4mm |
| 価格 | ￥31,020（税込） ／￥28,200（税抜き） |
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥31,020 （税込）
／ ￥28,200 （税抜き）
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | シグマ光機 | 商品仕様1 | ●ハイパワーのレーザや大きなビーム径の光に用いることができるプレートタイプの偏光ビームスプリッターです。●高出力レーザ用の偏光アッテネータや光量分岐比を可変する光学系などに使用されます。●入射角度をブリュスター角度にすることで、S・P偏光の分離比が高いビームスプリッターを実現しました。●コーティングには誘電体多層膜を使用しているので、光量ロスが小さく、効率良く偏光分離することができます。●プレートタイプなので、ビーム有効径が大きくなっても、重量が重くなることがありません。●光がガラス中を透過する距離は短くなるので、波長分散や色収差の影響を受けにくくなります。●※ご使用の前に必ず、入射レーザビームのエネルギー密度がレーザ耐力を超えていないかをご確認ください。●※レーザビームをレンズや凹面反射で細く絞り込んだ場合、エネルギー密度が素子のレーザ耐力を超え、素子が破損する恐れがあります。●※プレート型偏光ビームスプリッターの裏面には、反射防止膜はコーティングされていません。(ブリュスター角度にP偏光で入射するため、反射は0％)●※裏面から入射させた場合、S偏光が裏面で反射し、多重反射の迷光が発生する可能性があります。●※仕様で示されている入射角度に合わせてご使用ください。●※入射角度が異なると、透過率波長特性が変化し、透過率、反射率、P偏光とS偏光の分離比などが変わります。●※また、入射角度は材質や波長によってが異なっていますのでご注意ください。●※適応波長以外では偏光ビームスプリッターの特性が得られません。●※使用する波長に合った素子をご選定ください。●※基板の屈折率と厚みによる効果で、入射光に対し透過光の光路が数mm平行移動します。 |
|---|---|---|---|
| 商品仕様2 | ●＜＜プレート型偏光ビームスプリッター＞共通仕様＞●▼材質:BK7 合成石英●▼基板面精度:λ/10●▼透過消光比:Ts:Tp＝1:200●▼平行度:＜5″●▼コーティング:表面 誘電体多層膜、裏面 ノーコート●▼スクラッチーディグ:10-5●▼有効径:外径の90％●＜個別仕様＞●▼適応波長:266nm●▼外径 φD:φ25.4mm●▼最大透過ビーム径:12.7mm●▼材質:合成石英●▼入射角度:56.3 ° ●▼P偏光透過率:＞92％●▼S偏光反射率:＞95％●▼レーザ耐力※:2J/cm2●▼※入射角度 0°、レーザパルス幅 10ns、繰り返し周波数 20Hz●RoHS適合品 | ||
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
