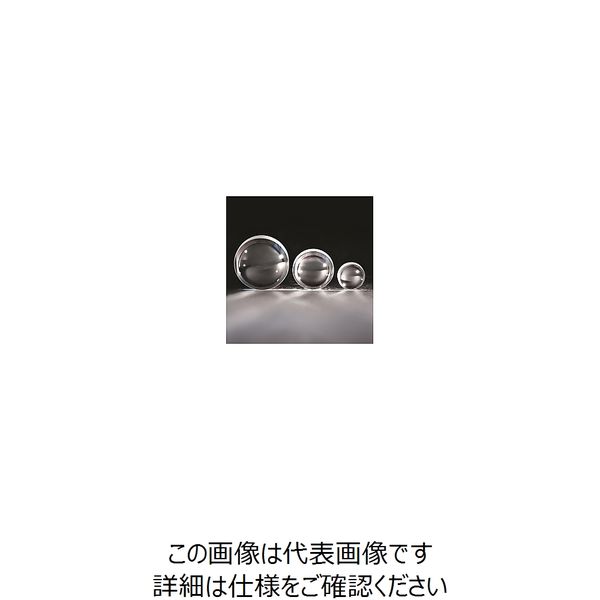

シグマ光機 精密研磨非球面レンズ 外径φD:φ25mm 焦点距離f:20mm AGLー25ーGAー20P 1個 61-6998-45（直送品）
￥53,350（税込）
／￥48,500（税抜き）
- 累積購入割引対象外
お申込番号：WK35216 ／メーカー：シグマ光機 ／型番：AGL-25-GA-20P ／アズワン／ナビス品番：61-6998-45
商品詳細
- 商品仕様1
- ●平面波を入射させるとほぼ回折限界の大きさまでビーム集光できる精密研磨非球面レンズです。●半導体レーザの光を平行光にする場合や、平行光をファイバーに集光させる場合に使用します。●NA(開口数)を大きくすることで、光を効率的に集光することが可能になります。●形状誤差を0.1μm以下に抑えたAGL-EA/AGL-GAシリーズと、0.5μm以下に抑えたAGL-EB/AGL-GBシリーズをご用意しています。●レンズの固定にはレンズホルダー(LHF-S、LHA)をご用意しています。●※非球面レンズは光を入射する向きがあります。●※必ず凸面から平行光を入射させてご使用ください。●※平面側から平行光を入射させると、球面収差が大きくなり小さく集光させることができません。●※設計波長以外の波長では使用した場合は、球面収差が発生し、回折限界まで集光スポットを絞ることができません。●※この精密研磨非球面レンズは色消しレンズにはなっていません。●※計波長以外の波長で使用した場合は焦点距離(バックフォーカス)が変わります。●※レンズには反射防止膜コートが施されていないので、レンズの表面と裏面の反射による損失で透過率は85％以下になります。●＜＜精密研磨非球面レンズ＞共通仕様＞●▼材質:S-LAH64●▼屈折率:1.792 (546.1nm)、1.777 (780nm)●▼アッベ数ν d:47.37●▼裏面形状:平面●▼偏芯:＜ 3′●▼コーティング:ノーコート●▼有効径:外径の90％●▼スクラッチーディグ:60-40●＜個別仕様＞●▼設計波長:780nm●▼外径 φD:φ25mm●▼焦点距離 f:20mm●▼バックフォーカス fb:15.59mm●▼NA:0.58●▼コバ厚 te:2.54mm●▼中心厚 tc:7.85mm●▼形状誤差:＜ 0.1μm
| お申込番号 | WK35216 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | AGL-25-GA-20P |
| 販売単位 | 1個 |
| 価格 | ￥53,350（税込） ／￥48,500（税抜き） |
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥53,350 （税込）
／ ￥48,500 （税抜き）
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | シグマ光機 | 商品仕様1 | ●平面波を入射させるとほぼ回折限界の大きさまでビーム集光できる精密研磨非球面レンズです。●半導体レーザの光を平行光にする場合や、平行光をファイバーに集光させる場合に使用します。●NA(開口数)を大きくすることで、光を効率的に集光することが可能になります。●形状誤差を0.1μm以下に抑えたAGL-EA/AGL-GAシリーズと、0.5μm以下に抑えたAGL-EB/AGL-GBシリーズをご用意しています。●レンズの固定にはレンズホルダー(LHF-S、LHA)をご用意しています。●※非球面レンズは光を入射する向きがあります。●※必ず凸面から平行光を入射させてご使用ください。●※平面側から平行光を入射させると、球面収差が大きくなり小さく集光させることができません。●※設計波長以外の波長では使用した場合は、球面収差が発生し、回折限界まで集光スポットを絞ることができません。●※この精密研磨非球面レンズは色消しレンズにはなっていません。●※計波長以外の波長で使用した場合は焦点距離(バックフォーカス)が変わります。●※レンズには反射防止膜コートが施されていないので、レンズの表面と裏面の反射による損失で透過率は85％以下になります。●＜＜精密研磨非球面レンズ＞共通仕様＞●▼材質:S-LAH64●▼屈折率:1.792 (546.1nm)、1.777 (780nm)●▼アッベ数ν d:47.37●▼裏面形状:平面●▼偏芯:＜ 3′●▼コーティング:ノーコート●▼有効径:外径の90％●▼スクラッチーディグ:60-40●＜個別仕様＞●▼設計波長:780nm●▼外径 φD:φ25mm●▼焦点距離 f:20mm●▼バックフォーカス fb:15.59mm●▼NA:0.58●▼コバ厚 te:2.54mm●▼中心厚 tc:7.85mm●▼形状誤差:＜ 0.1μm |
|---|---|---|---|
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
