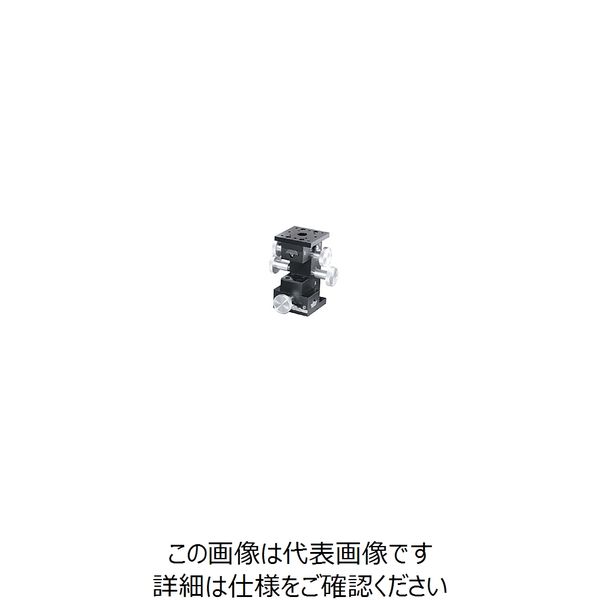

シグマ光機 X軸粗微動ラックピニオンステージ サイズ38×140mm TARー38141D 1個 61-6972-47（直送品）
￥38,720（税込）
／￥35,200（税抜き）
- 累積購入割引対象外
販売単位：1個
商品仕様1
この商品のバリエーション
「商品仕様1」違いで 全3商品 あります。
お申込番号：WK31043 ／メーカー：シグマ光機 ／型番：TAR-38141D ／アズワン／ナビス品番：61-6972-47
| お申込番号 | WK31043 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | TAR-38141D |
| 販売単位 | 1個 |
| 商品仕様1 | ●動作頻度が比較的多く、早い動きと移動量を確保したい場合に適します。●装置組込み等に有効です。●＜＜粗微動ラックピニオンステージ＞共通仕様＞●▼移動ガイド:ラックピニオン●▼主要材質:シンチュウ●▼表面処理:スーパーブラッククロム●▼表示分解能:0.1mm●▼感度:0.02mm●＜個別仕様＞●▼テーブル面サイズ:38×140mm●▼移動量:粗動:±50mm 微動:±50mm●▼移動量/1回転:粗動:約20mm 微動:2.5mm●▼バーニア目盛:0.1mm●▼移動ガイド:アリ溝方式●▼主要材質:シンチュウ●▼表面処理:スーパーブラッククロム●▼耐荷重:245N(25.0kgf)●▼移動精度/真直度:30μm●▼許容モーメント荷重/ピッチング:6.9N・m●▼許容モーメント荷重/ローリング:2.0N・m●▼許容モーメント荷重/ヨーイング:3.9N・m●▼モーメント剛性/ピッチング:0.05″/N・cm●▼モーメント剛性/ローリング:0.92″/N・cm●▼平行度:80μm●▼質量:1.0kg●RoHS適合品 |
| 価格 | ￥38,720（税込） ／￥35,200（税抜き） |
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥38,720 （税込）
／ ￥35,200 （税抜き）
類似商品と比較
|
|
|
|
|
| 商品名 |
本商品：シグマ光機 X軸粗微動ラックピニオンステージ サイズ38×140mm TARー38141D 1個 61-6972-47（直送品） |
シグマ光機 XYZ軸ネジ送りステージ(垂直) サイズ18×60mm TASー20605L 1個 61-6977-50（直送品） |
シグマ光機 XZ軸ネジ送りステージ(垂直) サイズ18×60mm TASー20604L 1個 61-6976-07（直送品） |
シグマ光機 αβ軸小型薄形ゴニオステージ サイズ60mm 50±0.1mm GOHー60B50 1個 61-6979-83（直送品） |
| 価格（税込） |
￥38,720 （税込） |
￥50,600 （税込） |
￥34,210 （税込） |
￥113,850 （税込） |
| メーカー |
シグマ光機 |
シグマ光機 |
シグマ光機 |
シグマ光機 |
| 質量 |
1.0kg |
1.5Kg |
1Kg |
1.9kg |
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | シグマ光機 | 質量 | 1.0kg |
|---|---|---|---|
| 耐荷重 | 245N（25.0kgf） | 感度 | 0.02mm |
| 移動ガイド | アリ溝方式 | 移動量/1回転 | 粗動：約20mm 微動：2.5mm |
| 表示分解能 | 0.1mm | 表面処理 | スーパーブラッククロム |
| 平行度 | 80μm | モーメント剛性/ピッチング | 0.05″／N・cm |
| テーブル面サイズ | 38×140mm | 許容モーメント荷重/ピッチング | 6.9N・m |
| 許容モーメント荷重/ローリング | 2.0N・m | 移動精度/真直度 | 30μm |
| 許容モーメント荷重/ヨーイング | 3.9N・m | モーメント剛性/ローリング | 0.92″／N・cm |
| バーニア目盛 | 0.1mm | 主要材質 | シンチュウ |
| 移動量 | 粗動：±50mm 微動：±50mm | 商品仕様1 | ●動作頻度が比較的多く、早い動きと移動量を確保したい場合に適します。●装置組込み等に有効です。●＜＜粗微動ラックピニオンステージ＞共通仕様＞●▼移動ガイド:ラックピニオン●▼主要材質:シンチュウ●▼表面処理:スーパーブラッククロム●▼表示分解能:0.1mm●▼感度:0.02mm●＜個別仕様＞●▼テーブル面サイズ:38×140mm●▼移動量:粗動:±50mm 微動:±50mm●▼移動量/1回転:粗動:約20mm 微動:2.5mm●▼バーニア目盛:0.1mm●▼移動ガイド:アリ溝方式●▼主要材質:シンチュウ●▼表面処理:スーパーブラッククロム●▼耐荷重:245N(25.0kgf)●▼移動精度/真直度:30μm●▼許容モーメント荷重/ピッチング:6.9N・m●▼許容モーメント荷重/ローリング:2.0N・m●▼許容モーメント荷重/ヨーイング:3.9N・m●▼モーメント剛性/ピッチング:0.05″/N・cm●▼モーメント剛性/ローリング:0.92″/N・cm●▼平行度:80μm●▼質量:1.0kg●RoHS適合品 |
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
