￥70,180（税込）
／￥63,800（税抜き）
- 累積購入割引対象外
販売単位：1個
商品仕様1
この商品のバリエーション
「商品仕様1」違いで 全2商品 あります。

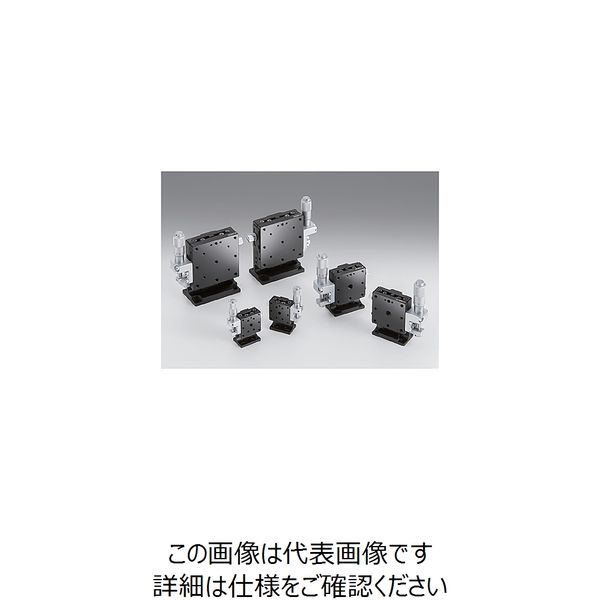

お申込番号：WK28711 ／メーカー：シグマ光機 ／型番：TSD-403LDMUU ／アズワン／ナビス品番：61-6973-08
商品詳細
- 商品仕様1
- ●ステージ本体とZ軸ブラケットを一体化したZ軸ステージです。●焼入れされたスチール製のステージ本体と移動テーブルに直接ガイド加工し、非常に耐久性に優れたステージです。●品番末尾にFPがついている製品は、ファインピッチスクリューを使用しています。●一般的なマイクロメータヘッドではありませんので、ご注意ください。●ネジピッチ0.25mmで操作する際には、六角レンチまたは別売のツマミ付六角レンチ(KCL)が必要となります。●＜＜Z軸スチールステージ(垂直) ステージサイズ□25mm＞共通仕様＞●▼テーブル面サイズ:40×40mm●▼移動量:±6.5mm●▼移動ガイド:ボールガイド●▼主要材質:鉄●▼表面処理:スーパーブラッククロム●▼耐荷重:49N(5.0kgf)●▼移動精度/真直度:1μm●▼移動精度/ピッチング:25″●▼移動精度/ヨーイング:15″●▼許容モーメント荷重/ピッチング:5.0″/N・cm●▼許容モーメント荷重/ローリング:5.0″/N・cm●▼許容モーメント荷重/ヨーイング:5.0″/N・cm●▼モーメント剛性/ピッチング:0.3″/N・cm●▼モーメント剛性/ローリング:0.2″/N・cm●▼モーメント剛性/ヨーイング:0.23″/N・cm●▼移動平行度:20μm●▼直角度:30μm●＜個別仕様＞●▼移動量/1回転:粗動:0.5mm 微動:0.025mm●▼マイクロメータ最小読取:粗動:0.01mm 微動:0.0005mm●▼質量:0.4kg●RoHS適合品
| お申込番号 | WK28711 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | TSD-403LDMUU |
| 販売単位 | 1個 |
| 商品仕様1 | ●ステージ本体とZ軸ブラケットを一体化したZ軸ステージです。●焼入れされたスチール製のステージ本体と移動テーブルに直接ガイド加工し、非常に耐久性に優れたステージです。●品番末尾にFPがついている製品は、ファインピッチスクリューを使用しています。●一般的なマイクロメータヘッドではありませんので、ご注意ください。●ネジピッチ0.25mmで操作する際には、六角レンチまたは別売のツマミ付六角レンチ(KCL)が必要となります。●＜＜Z軸スチールステージ(垂直) ステージサイズ□25mm＞共通仕様＞●▼テーブル面サイズ:40×40mm●▼移動量:±6.5mm●▼移動ガイド:ボールガイド●▼主要材質:鉄●▼表面処理:スーパーブラッククロム●▼耐荷重:49N(5.0kgf)●▼移動精度/真直度:1μm●▼移動精度/ピッチング:25″●▼移動精度/ヨーイング:15″●▼許容モーメント荷重/ピッチング:5.0″/N・cm●▼許容モーメント荷重/ローリング:5.0″/N・cm●▼許容モーメント荷重/ヨーイング:5.0″/N・cm●▼モーメント剛性/ピッチング:0.3″/N・cm●▼モーメント剛性/ローリング:0.2″/N・cm●▼モーメント剛性/ヨーイング:0.23″/N・cm●▼移動平行度:20μm●▼直角度:30μm●＜個別仕様＞●▼移動量/1回転:粗動:0.5mm 微動:0.025mm●▼マイクロメータ最小読取:粗動:0.01mm 微動:0.0005mm●▼質量:0.4kg●RoHS適合品 |
| 価格 | ￥70,180（税込） ／￥63,800（税抜き） |
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥70,180 （税込）
／ ￥63,800 （税抜き）
類似商品と比較
|
|
|
|
|
|
|
|
|
|
| 商品名 |
本商品：シグマ光機 Z軸スチールステージ(垂直) サイズ40×40mm TSDー403LDMUU 1個 61-6973-08（直送品） |
トラスコ中山 TRUSCO 高精度クロスローラステージ Xステージ 40X40 CRXS4040 1個 207-5214（直送品） |
シグマ光機 アルミクロスローラ自動ステージ 40×40mm ノーマルタイプ TAMM40-10C 1個 61-6985-41（直送品） |
シグマ光機 ガイド一体型ゴニオステージ 40×40mm 移動量±5° OSMSー40A60 1個 61-6984-39（直送品） |
ミラック光学 ミラック XY軸ステージ セルフロックステージ 40X40 SLXY40 1台 449-4141（直送品） |
シグマ光機 ステッピングモータ駆動小型自動ステージ 40×40mm TSDM40-15X 1個 61-6985-49（直送品） |
|||
| 価格（税込） |
￥70,180 （税込） |
￥24,038 （税込） |
￥26,866 （税込） |
￥28,607 （税込） |
￥132,000 （税込） |
￥171,820 （税込） |
￥37,708 （税込） |
￥18,856 （税込） |
￥70,180 （税込） |
| メーカー |
シグマ光機 |
中央精機 |
中央精機 |
トラスコ中山 |
シグマ光機 |
シグマ光機 |
ミラック光学 |
ミラック光学 |
シグマ光機 |
| ステージ面サイズ |
40×40mm |
40×40mm |
40×40mm |
40×40mm |
40×40mm |
40×40mm |
40×40mm |
40×40mm |
40×40mm |
| 移動量 |
±6.5mm |
±6.5mm |
レール上160mm |
±6.5mm |
±8 |
±8 |
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | シグマ光機 | 商品仕様1 | ●ステージ本体とZ軸ブラケットを一体化したZ軸ステージです。●焼入れされたスチール製のステージ本体と移動テーブルに直接ガイド加工し、非常に耐久性に優れたステージです。●品番末尾にFPがついている製品は、ファインピッチスクリューを使用しています。●一般的なマイクロメータヘッドではありませんので、ご注意ください。●ネジピッチ0.25mmで操作する際には、六角レンチまたは別売のツマミ付六角レンチ(KCL)が必要となります。●＜＜Z軸スチールステージ(垂直) ステージサイズ□25mm＞共通仕様＞●▼テーブル面サイズ:40×40mm●▼移動量:±6.5mm●▼移動ガイド:ボールガイド●▼主要材質:鉄●▼表面処理:スーパーブラッククロム●▼耐荷重:49N(5.0kgf)●▼移動精度/真直度:1μm●▼移動精度/ピッチング:25″●▼移動精度/ヨーイング:15″●▼許容モーメント荷重/ピッチング:5.0″/N・cm●▼許容モーメント荷重/ローリング:5.0″/N・cm●▼許容モーメント荷重/ヨーイング:5.0″/N・cm●▼モーメント剛性/ピッチング:0.3″/N・cm●▼モーメント剛性/ローリング:0.2″/N・cm●▼モーメント剛性/ヨーイング:0.23″/N・cm●▼移動平行度:20μm●▼直角度:30μm●＜個別仕様＞●▼移動量/1回転:粗動:0.5mm 微動:0.025mm●▼マイクロメータ最小読取:粗動:0.01mm 微動:0.0005mm●▼質量:0.4kg●RoHS適合品 |
|---|---|---|---|
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
