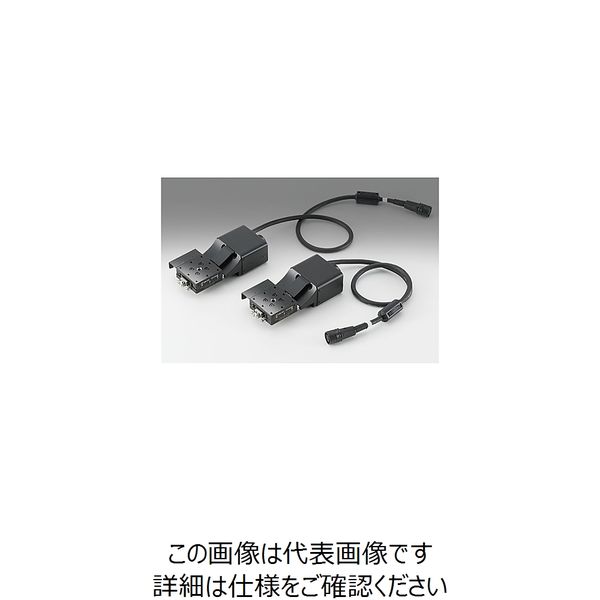

シグマ光機 ガイド一体型ゴニオステージ 40×40mm 移動量±4° OSMSー40A75 1個 61-6984-41（直送品）
￥171,820（税込）
／￥156,200（税抜き）
- 累積購入割引対象外
販売単位：1個
商品仕様2
この商品のバリエーション
「商品仕様2」違いで 全4商品 あります。
お申込番号：WK28539 ／メーカー：シグマ光機 ／型番：OSMS-40A75 ／アズワン／ナビス品番：61-6984-41
商品詳細
- 商品仕様2
- ●＜＜ガイド一体型ゴニオステージ ステージサイズ□40mm＞共通仕様＞●▼モータタイプ:5相ステッピングモータ 0.75A/相(オリエンタルモータ(株))●▼モータ品番:PK523HPB-C12(□28mm)●▼モータステップ角度:0.72°●▼センサ電源電圧:DC5～24V±10％●▼センサ消費電力:60mA以下(1センサあたり20mA以下)●▼センサ制御出力:NPNオープンコレクタ出力 DC30V以下50mA以下●▼センサ出力論理:遮光時 : 出力トランジスタOFF(非導通)●▼適応ドライバ:SG-5M、SG-5MA、SG-55M、SG-55MA、SG-514MSC、MC-7514PCL●▼適応コントローラ:GSC-01、SHOT-702、GIP-101、SHOT-302GS、SHOT-304GS、HIT-M・HIT-S、PGC-04●＜個別仕様＞●▼タイプ:ノーマル●▼移動量:±4°●▼テーブル面サイズ:40×40mm●▼移動機構(減速比):ウォームギヤ(1:406)●▼移動ガイド:ボールガイド●▼ステージ材質:SUS440C焼入れ●▼表面処理:スーパーブラッククロム●▼質量:0.4kg●▼ステージ高さ:15mm●▼回転中心高さ:75±0.1mm●▼回転中心振れ精度:φ0.01mm以内●▼分解能(Full):約0.00177°/パルス●▼分解能(Half):約0.00089°/パルス●▼MAXスピード:8.9°/sec●▼繰返し位置決め精度:±0.004°●▼耐荷重:19.6N(2.0kgf)●▼モーメント剛性/ローリング:0.6″/N・cm●▼モーメント剛性/ヨーイング:0.6″/N・cm●▼ロストモーション:0.02°●▼センサ品番:マイクロフォトセンサ:GP1S092HCPIF(シャープ株式会社) : リミットセンサ●▼リミットセンサ:有(NORMAL CLOSE)●▼原点センサ:無●CE適合品●RoHS適合品
- 商品仕様1
- ●焼入れされたステンレス製のステージ本体と移動テーブルに直接ガイド加工を施した高精度自動ゴニオステージです。●滑らかな移動が得られるため、頻繁に角度調整を必要とする箇所に最適です。●本体にガイドを施した一体型構造により部品点数と組立工数を削減したコストパフォーマンスに優れた自動ステージです。●アタッチメントピン(付属品)は、αβ軸への組付けや各種機器・装置へ取り付ける際の位置決めに最適です。●手動タイプ(GOHT-40)もご用意しています。
| お申込番号 | WK28539 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | OSMS-40A75 |
| 販売単位 | 1個 |
| 商品仕様2 | ●＜＜ガイド一体型ゴニオステージ ステージサイズ□40mm＞共通仕様＞●▼モータタイプ:5相ステッピングモータ 0.75A/相(オリエンタルモータ(株))●▼モータ品番:PK523HPB-C12(□28mm)●▼モータステップ角度:0.72°●▼センサ電源電圧:DC5～24V±10％●▼センサ消費電力:60mA以下(1センサあたり20mA以下)●▼センサ制御出力:NPNオープンコレクタ出力 DC30V以下50mA以下●▼センサ出力論理:遮光時 : 出力トランジスタOFF(非導通)●▼適応ドライバ:SG-5M、SG-5MA、SG-55M、SG-55MA、SG-514MSC、MC-7514PCL●▼適応コントローラ:GSC-01、SHOT-702、GIP-101、SHOT-302GS、SHOT-304GS、HIT-M・HIT-S、PGC-04●＜個別仕様＞●▼タイプ:ノーマル●▼移動量:±4°●▼テーブル面サイズ:40×40mm●▼移動機構(減速比):ウォームギヤ(1:406)●▼移動ガイド:ボールガイド●▼ステージ材質:SUS440C焼入れ●▼表面処理:スーパーブラッククロム●▼質量:0.4kg●▼ステージ高さ:15mm●▼回転中心高さ:75±0.1mm●▼回転中心振れ精度:φ0.01mm以内●▼分解能(Full):約0.00177°/パルス●▼分解能(Half):約0.00089°/パルス●▼MAXスピード:8.9°/sec●▼繰返し位置決め精度:±0.004°●▼耐荷重:19.6N(2.0kgf)●▼モーメント剛性/ローリング:0.6″/N・cm●▼モーメント剛性/ヨーイング:0.6″/N・cm●▼ロストモーション:0.02°●▼センサ品番:マイクロフォトセンサ:GP1S092HCPIF(シャープ株式会社) : リミットセンサ●▼リミットセンサ:有(NORMAL CLOSE)●▼原点センサ:無●CE適合品●RoHS適合品 |
| 価格 | ￥171,820（税込） ／￥156,200（税抜き） |
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥171,820 （税込）
／ ￥156,200 （税抜き）
類似商品と比較
|
|
|
|
|
|
|
|
|
|
| 商品名 |
本商品：シグマ光機 ガイド一体型ゴニオステージ 40×40mm 移動量±4° OSMSー40A75 1個 61-6984-41（直送品） |
トラスコ中山 TRUSCO 高精度クロスローラステージ Xステージ 40X40 CRXS4040 1個 207-5214（直送品） |
シグマ光機 Z軸スチールステージ(垂直) サイズ40×40mm TSDー403LDMUU 1個 61-6973-08（直送品） |
シグマ光機 アルミクロスローラ自動ステージ 40×40mm ノーマルタイプ TAMM40-10C 1個 61-6985-41（直送品） |
ミラック光学 ミラック XY軸ステージ セルフロックステージ 40X40 SLXY40 1台 449-4141（直送品） |
シグマ光機 ステッピングモータ駆動小型自動ステージ 40×40mm TSDM40-15X 1個 61-6985-49（直送品） |
|||
| 価格（税込） |
￥171,820 （税込） |
￥24,038 （税込） |
￥26,866 （税込） |
￥28,607 （税込） |
￥70,180 （税込） |
￥132,000 （税込） |
￥37,708 （税込） |
￥18,856 （税込） |
￥70,180 （税込） |
| メーカー |
シグマ光機 |
中央精機 |
中央精機 |
トラスコ中山 |
シグマ光機 |
シグマ光機 |
ミラック光学 |
ミラック光学 |
シグマ光機 |
| ステージ面サイズ |
40×40mm |
40×40mm |
40×40mm |
40×40mm |
40×40mm |
40×40mm |
40×40mm |
40×40mm |
40×40mm |
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | シグマ光機 | 商品仕様2 | ●＜＜ガイド一体型ゴニオステージ ステージサイズ□40mm＞共通仕様＞●▼モータタイプ:5相ステッピングモータ 0.75A/相(オリエンタルモータ(株))●▼モータ品番:PK523HPB-C12(□28mm)●▼モータステップ角度:0.72°●▼センサ電源電圧:DC5～24V±10％●▼センサ消費電力:60mA以下(1センサあたり20mA以下)●▼センサ制御出力:NPNオープンコレクタ出力 DC30V以下50mA以下●▼センサ出力論理:遮光時 : 出力トランジスタOFF(非導通)●▼適応ドライバ:SG-5M、SG-5MA、SG-55M、SG-55MA、SG-514MSC、MC-7514PCL●▼適応コントローラ:GSC-01、SHOT-702、GIP-101、SHOT-302GS、SHOT-304GS、HIT-M・HIT-S、PGC-04●＜個別仕様＞●▼タイプ:ノーマル●▼移動量:±4°●▼テーブル面サイズ:40×40mm●▼移動機構(減速比):ウォームギヤ(1:406)●▼移動ガイド:ボールガイド●▼ステージ材質:SUS440C焼入れ●▼表面処理:スーパーブラッククロム●▼質量:0.4kg●▼ステージ高さ:15mm●▼回転中心高さ:75±0.1mm●▼回転中心振れ精度:φ0.01mm以内●▼分解能(Full):約0.00177°/パルス●▼分解能(Half):約0.00089°/パルス●▼MAXスピード:8.9°/sec●▼繰返し位置決め精度:±0.004°●▼耐荷重:19.6N(2.0kgf)●▼モーメント剛性/ローリング:0.6″/N・cm●▼モーメント剛性/ヨーイング:0.6″/N・cm●▼ロストモーション:0.02°●▼センサ品番:マイクロフォトセンサ:GP1S092HCPIF(シャープ株式会社) : リミットセンサ●▼リミットセンサ:有(NORMAL CLOSE)●▼原点センサ:無●CE適合品●RoHS適合品 |
|---|---|---|---|
| 商品仕様1 | ●焼入れされたステンレス製のステージ本体と移動テーブルに直接ガイド加工を施した高精度自動ゴニオステージです。●滑らかな移動が得られるため、頻繁に角度調整を必要とする箇所に最適です。●本体にガイドを施した一体型構造により部品点数と組立工数を削減したコストパフォーマンスに優れた自動ステージです。●アタッチメントピン(付属品)は、αβ軸への組付けや各種機器・装置へ取り付ける際の位置決めに最適です。●手動タイプ(GOHT-40)もご用意しています。 | ||
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
