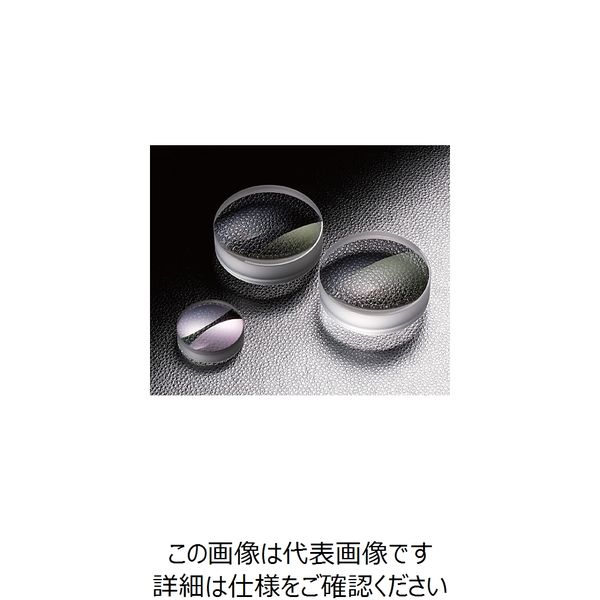

シグマ光機 近赤外用アクロマティックレンズ 焦点距離f25mm DL-15-25PNIR 1個 61-6949-32（直送品）
￥12,650（税込）
／￥11,500（税抜き）
- 累積購入割引対象外
販売単位：1個
商品仕様1
この商品のバリエーション
「商品仕様1」違いで 全8商品 あります。
お申込番号：WK23868 ／メーカー：シグマ光機 ／型番：DL-15-25PNIR ／アズワン／ナビス品番：61-6949-32
商品詳細
- 商品仕様1
- ●屈折率の波長分散が異なる2つのレンズを貼り合わせて1枚のレンズにすることで、色収差と球面収差を球面単レンズより小さくすることができます。●近赤外のLDやYAGレーザ(1064nm)の集光レンズとして使えます。●レンズ設計による最適化により、近赤外域での焦点距離がほとんど変わりません。●700nm、880nm、1100nmの焦点距離が一致し、収差が最小になるように最適化されています。●色収差だけではなく球面収差も良く補正されているので、レーザのコリメートレンズとして最適です。●軸上物点の収差だけではなく、軸外のコマ収差や非点収差に対しても補正されています。●レーザ加工用のエアーギャップタイプ集光レンズ(NYTL/NYDL)もご用意しています。●※アクロマティックレンズは無限遠にある像を焦点に結像させる場合、または、点光源を平行光にする場合にご使用ください。●※近距離の結像などに使用した場合、十分な光学性能が得られません。●※アクロマティックレンズには平行光を入射させる向きがあります。●※曲率半径が小さな面(矢印が指している面)側から平行光を入射させます。●※反対側から平行光を入射させると、色収差や球面収差が発生し、集光スポットが大きくなります。●※可視域で使用した場合、色収差や球面収差が大きくなります。また、透過率が悪くなる可能性があります。●＜＜近赤外用アクロマティックレンズ＞共通仕様＞●▼材質:N-LAK22/SF6●▼設計波長:700nm 880nm 1100nm●▼コーティング:多層反射防止膜(700～1550nm)●▼接着剤:紫外線硬化型接着剤●▼レーザ耐力:0.3J/cm2●▼スクラッチーディグ:40-20●▼有効径:外径の90％●＜個別仕様＞●▼外径 φD:φ15mm●▼焦点距離f:25mm●▼中心厚tc:8.1mm●▼コバ厚 te:5.8mm●▼バックフォーカスfb:20.6mm●▼偏心:＜ 3′●RoHS適合品
| お申込番号 | WK23868 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | DL-15-25PNIR |
| 販売単位 | 1個 |
| 商品仕様1 | ●屈折率の波長分散が異なる2つのレンズを貼り合わせて1枚のレンズにすることで、色収差と球面収差を球面単レンズより小さくすることができます。●近赤外のLDやYAGレーザ(1064nm)の集光レンズとして使えます。●レンズ設計による最適化により、近赤外域での焦点距離がほとんど変わりません。●700nm、880nm、1100nmの焦点距離が一致し、収差が最小になるように最適化されています。●色収差だけではなく球面収差も良く補正されているので、レーザのコリメートレンズとして最適です。●軸上物点の収差だけではなく、軸外のコマ収差や非点収差に対しても補正されています。●レーザ加工用のエアーギャップタイプ集光レンズ(NYTL/NYDL)もご用意しています。●※アクロマティックレンズは無限遠にある像を焦点に結像させる場合、または、点光源を平行光にする場合にご使用ください。●※近距離の結像などに使用した場合、十分な光学性能が得られません。●※アクロマティックレンズには平行光を入射させる向きがあります。●※曲率半径が小さな面(矢印が指している面)側から平行光を入射させます。●※反対側から平行光を入射させると、色収差や球面収差が発生し、集光スポットが大きくなります。●※可視域で使用した場合、色収差や球面収差が大きくなります。また、透過率が悪くなる可能性があります。●＜＜近赤外用アクロマティックレンズ＞共通仕様＞●▼材質:N-LAK22/SF6●▼設計波長:700nm 880nm 1100nm●▼コーティング:多層反射防止膜(700～1550nm)●▼接着剤:紫外線硬化型接着剤●▼レーザ耐力:0.3J/cm2●▼スクラッチーディグ:40-20●▼有効径:外径の90％●＜個別仕様＞●▼外径 φD:φ15mm●▼焦点距離f:25mm●▼中心厚tc:8.1mm●▼コバ厚 te:5.8mm●▼バックフォーカスfb:20.6mm●▼偏心:＜ 3′●RoHS適合品 |
| 価格 | ￥12,650（税込） ／￥11,500（税抜き） |
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥12,650 （税込）
／ ￥11,500 （税抜き）
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | シグマ光機 | 商品仕様1 | ●屈折率の波長分散が異なる2つのレンズを貼り合わせて1枚のレンズにすることで、色収差と球面収差を球面単レンズより小さくすることができます。●近赤外のLDやYAGレーザ(1064nm)の集光レンズとして使えます。●レンズ設計による最適化により、近赤外域での焦点距離がほとんど変わりません。●700nm、880nm、1100nmの焦点距離が一致し、収差が最小になるように最適化されています。●色収差だけではなく球面収差も良く補正されているので、レーザのコリメートレンズとして最適です。●軸上物点の収差だけではなく、軸外のコマ収差や非点収差に対しても補正されています。●レーザ加工用のエアーギャップタイプ集光レンズ(NYTL/NYDL)もご用意しています。●※アクロマティックレンズは無限遠にある像を焦点に結像させる場合、または、点光源を平行光にする場合にご使用ください。●※近距離の結像などに使用した場合、十分な光学性能が得られません。●※アクロマティックレンズには平行光を入射させる向きがあります。●※曲率半径が小さな面(矢印が指している面)側から平行光を入射させます。●※反対側から平行光を入射させると、色収差や球面収差が発生し、集光スポットが大きくなります。●※可視域で使用した場合、色収差や球面収差が大きくなります。また、透過率が悪くなる可能性があります。●＜＜近赤外用アクロマティックレンズ＞共通仕様＞●▼材質:N-LAK22/SF6●▼設計波長:700nm 880nm 1100nm●▼コーティング:多層反射防止膜(700～1550nm)●▼接着剤:紫外線硬化型接着剤●▼レーザ耐力:0.3J/cm2●▼スクラッチーディグ:40-20●▼有効径:外径の90％●＜個別仕様＞●▼外径 φD:φ15mm●▼焦点距離f:25mm●▼中心厚tc:8.1mm●▼コバ厚 te:5.8mm●▼バックフォーカスfb:20.6mm●▼偏心:＜ 3′●RoHS適合品 |
|---|---|---|---|
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
