￥118,580（税込）
／￥107,800（税抜き）
- 累積購入割引対象外
販売単位：1個
商品仕様1
この商品のバリエーション
「商品仕様1」違いで 全3商品 あります。

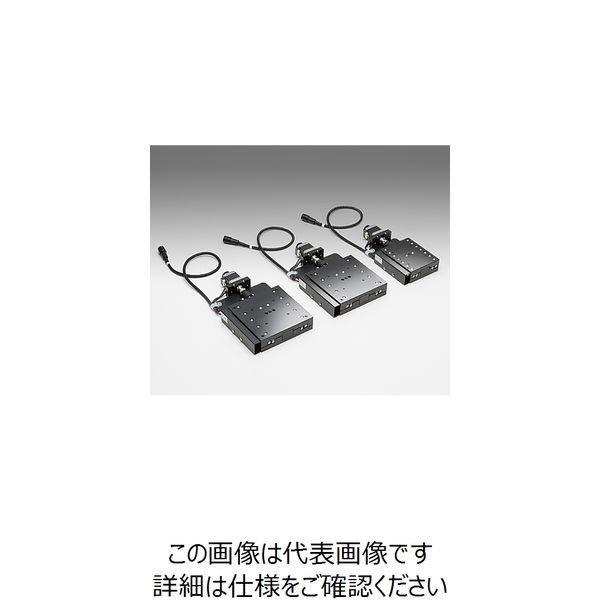

お申込番号：WK22227 ／メーカー：シグマ光機 ／型番：HPS80-50X-M5 ／アズワン／ナビス品番：61-6985-68
商品詳細
- 商品仕様1
- ●ボールネジとボールガイドを採用した、高精度・耐久性に優れた自動直動ステージです。●ボールネジを採用したことで、従来のTSDMシリーズより耐久性を向上しました。●＜＜ハイパフォーマンスステージ＞共通仕様＞●▼モータタイプ:5相ステッピングモータ 0.75A/相(オリエンタルモータ(株))●▼モータ品番:PK523HPB-C12(□28mm)●▼モータステップ角度:0.72°●▼センサ電源電圧:DC5V～+24V±10％●▼センサ消費電力:60mA以下(1センサあたり20mA以下)●▼センサ制御出力:NPNオープンコレクタ出力 DC30V以下50mA以下、残留電圧0.4V以下(負荷電流16mA時) 残留電圧0.7V以下(負荷電流50mA時)●▼センサ出力論理:遮光時 : 出力トランジスタOFF(非導通) : リミットセンサ、遮光時 : 出力トランジスタON(導通) : 原点センサ●▼適応ドライバ:SG-5M、SG-5MA、SG-55M、SG-55MA、SG-514MSC、MC-7514PCL●▼適応コントローラ:GSC-01、GSC-02、SHOT-702、GIP-101、SHOT-302GS、SHOT-304GS、HIT-M・HIT-S、PGC-04●＜個別仕様＞●▼移動量:50mm●▼テーブル面サイズ:80×80mm●▼送りネジ:ボールネジ径φ6mm、リード1mm●▼移動ガイド:ボールガイド●▼ステージ材質:アルミ●▼表面処理:黒アルマイト●▼質量:1.0kg●▼分解能(Full):2μm/パルス●▼分解能(Half):1μm/パルス●▼MAXスピード:10mm/sec●▼位置決め精度:25μm●▼繰返し位置決め精度:±2μm●▼耐荷重:73.5N(7.5kgf)●▼モーメント剛性/ピッチング:0.5″/N・cm●▼モーメント剛性/ヨーイング:0.5″●▼モーメント剛性/ローリング:0.2″●▼ロストモーション:2μm●▼バックラッシ:2μm●▼平行度:40μm●▼走り平行度:10μm●▼ピッチング:30″●▼ヨーイング:25″●▼センサ品番:マイクロフォトセンサ:GP1S097HCZ(シャープ株式会社)●▼リミットセンサ:有(NORMAL CLOSE)●▼原点センサ:有(NORMAL OPEN)●▼近接原点センサ:無●CE適合品●RoHS適合品
| お申込番号 | WK22227 |
|---|---|
| メーカー | シグマ光機 |
| 型番 | HPS80-50X-M5 |
| 販売単位 | 1個 |
| 商品仕様1 | ●ボールネジとボールガイドを採用した、高精度・耐久性に優れた自動直動ステージです。●ボールネジを採用したことで、従来のTSDMシリーズより耐久性を向上しました。●＜＜ハイパフォーマンスステージ＞共通仕様＞●▼モータタイプ:5相ステッピングモータ 0.75A/相(オリエンタルモータ(株))●▼モータ品番:PK523HPB-C12(□28mm)●▼モータステップ角度:0.72°●▼センサ電源電圧:DC5V～+24V±10％●▼センサ消費電力:60mA以下(1センサあたり20mA以下)●▼センサ制御出力:NPNオープンコレクタ出力 DC30V以下50mA以下、残留電圧0.4V以下(負荷電流16mA時) 残留電圧0.7V以下(負荷電流50mA時)●▼センサ出力論理:遮光時 : 出力トランジスタOFF(非導通) : リミットセンサ、遮光時 : 出力トランジスタON(導通) : 原点センサ●▼適応ドライバ:SG-5M、SG-5MA、SG-55M、SG-55MA、SG-514MSC、MC-7514PCL●▼適応コントローラ:GSC-01、GSC-02、SHOT-702、GIP-101、SHOT-302GS、SHOT-304GS、HIT-M・HIT-S、PGC-04●＜個別仕様＞●▼移動量:50mm●▼テーブル面サイズ:80×80mm●▼送りネジ:ボールネジ径φ6mm、リード1mm●▼移動ガイド:ボールガイド●▼ステージ材質:アルミ●▼表面処理:黒アルマイト●▼質量:1.0kg●▼分解能(Full):2μm/パルス●▼分解能(Half):1μm/パルス●▼MAXスピード:10mm/sec●▼位置決め精度:25μm●▼繰返し位置決め精度:±2μm●▼耐荷重:73.5N(7.5kgf)●▼モーメント剛性/ピッチング:0.5″/N・cm●▼モーメント剛性/ヨーイング:0.5″●▼モーメント剛性/ローリング:0.2″●▼ロストモーション:2μm●▼バックラッシ:2μm●▼平行度:40μm●▼走り平行度:10μm●▼ピッチング:30″●▼ヨーイング:25″●▼センサ品番:マイクロフォトセンサ:GP1S097HCZ(シャープ株式会社)●▼リミットセンサ:有(NORMAL CLOSE)●▼原点センサ:有(NORMAL OPEN)●▼近接原点センサ:無●CE適合品●RoHS適合品 |
| 価格 | ￥118,580（税込） ／￥107,800（税抜き） |
※大変申し訳ございません。こちらの商品は沖縄県・離島が配送エリア外となります。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。※こちらの商品は、配送の都合上、個人名および一般住宅へのお届けができかねますのでご了承ください。
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥118,580 （税込）
／ ￥107,800 （税抜き）
類似商品と比較
|
|
|
| 商品名 |
本商品：シグマ光機 ハイパフォーマンスステージ 80×80mm HPS80-50X-M5 1個 61-6985-68（直送品） |
|
| 価格（税込） |
￥118,580 （税込） |
￥1,056,000 （税込） |
| メーカー |
シグマ光機 |
シグマ光機 |
| ステージ面サイズ |
80×80mm |
80×80mm |
商品詳細
商品情報を印刷する
ご注意
特別にお届けに日数がかかるなど、お買い上げにあたってご注意いただきたいことがある商品です。 商品詳細画面に情報が記載してありますのでご購入前に商品詳細画面をぜひご確認ください。
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。
| メーカー名 | シグマ光機 | 商品仕様1 | ●ボールネジとボールガイドを採用した、高精度・耐久性に優れた自動直動ステージです。●ボールネジを採用したことで、従来のTSDMシリーズより耐久性を向上しました。●＜＜ハイパフォーマンスステージ＞共通仕様＞●▼モータタイプ:5相ステッピングモータ 0.75A/相(オリエンタルモータ(株))●▼モータ品番:PK523HPB-C12(□28mm)●▼モータステップ角度:0.72°●▼センサ電源電圧:DC5V～+24V±10％●▼センサ消費電力:60mA以下(1センサあたり20mA以下)●▼センサ制御出力:NPNオープンコレクタ出力 DC30V以下50mA以下、残留電圧0.4V以下(負荷電流16mA時) 残留電圧0.7V以下(負荷電流50mA時)●▼センサ出力論理:遮光時 : 出力トランジスタOFF(非導通) : リミットセンサ、遮光時 : 出力トランジスタON(導通) : 原点センサ●▼適応ドライバ:SG-5M、SG-5MA、SG-55M、SG-55MA、SG-514MSC、MC-7514PCL●▼適応コントローラ:GSC-01、GSC-02、SHOT-702、GIP-101、SHOT-302GS、SHOT-304GS、HIT-M・HIT-S、PGC-04●＜個別仕様＞●▼移動量:50mm●▼テーブル面サイズ:80×80mm●▼送りネジ:ボールネジ径φ6mm、リード1mm●▼移動ガイド:ボールガイド●▼ステージ材質:アルミ●▼表面処理:黒アルマイト●▼質量:1.0kg●▼分解能(Full):2μm/パルス●▼分解能(Half):1μm/パルス●▼MAXスピード:10mm/sec●▼位置決め精度:25μm●▼繰返し位置決め精度:±2μm●▼耐荷重:73.5N(7.5kgf)●▼モーメント剛性/ピッチング:0.5″/N・cm●▼モーメント剛性/ヨーイング:0.5″●▼モーメント剛性/ローリング:0.2″●▼ロストモーション:2μm●▼バックラッシ:2μm●▼平行度:40μm●▼走り平行度:10μm●▼ピッチング:30″●▼ヨーイング:25″●▼センサ品番:マイクロフォトセンサ:GP1S097HCZ(シャープ株式会社)●▼リミットセンサ:有(NORMAL CLOSE)●▼原点センサ:有(NORMAL OPEN)●▼近接原点センサ:無●CE適合品●RoHS適合品 |
|---|---|---|---|
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
