￥28,010（税込）
／￥25,464（税抜き）
- 累積購入割引対象外
販売単位：1個
お申込番号：RE68830 ／メーカー：ラトックシステム ／型番：RPi-GP40T ／JANコード：4949090440081 ／アズワン／ナビス品番：62-9883-82
商品詳細
- ブランド名
- ラトックシステム
- A/Dコンバーター
- TIADS8668
- アナログ
- 入力CH/8ch
- アナログ電圧
- 入力レンジ：±10V、±5V、±2.5V、±1V、±0.5V、0-10V、0-5V、0-2.5V、0-1V※ソフトウェアで各CHの電圧レンジを切り替え可能※入力インピーダンス：1MΩ（いずれの電圧入力レンジ設定でも一定）
- アナログ電流
- 入力レンジ：4-20mA※シャント抵抗249Ω、1-5Vへ変換し0-5Vレンジで測定※シャント抵抗はジャンパ抵抗RAxで各chで有効/無効の切り替えが可能
| お申込番号 | RE68830 |
|---|---|
| メーカー | ラトックシステム |
| 型番 | RPi-GP40T |
| JANコード | 4949090440081 |
| 販売単位 | 1個 |
| 価格 | ￥28,010（税込） ／￥25,464（税抜き） |
直送品のため、以下の点にご注意ください。
- こちらの商品は沖縄県・離島・その他一部地域・山間部で配送追加料金が発生します。地域等によっては、お届けできない場合もございますのでご了承ください。ご注文後、お届け不可の場合は、アスクルよりご連絡させて頂きます。
- この商品には、アスクル発行の納品書が同梱されていない場合があります。アスクル発行の納品書をご希望のお客様は、商品到着後、本サイト上のご利用履歴よりＰＤＦファイルにて印刷することが可能です。
- アスクルのダンボールもしくは袋でのお届けではありません。
- お客様のご都合によるご注文後の変更・キャンセル・返品・交換はお受けできません。
- 商品のご注文後に商品がお届けできないことが判明した際には、ご注文をキャンセルさせていただくことがあります。
- ご注文後に一時品切れが判明した場合は、入荷次第のお届けとなります。
￥28,010 （税込）
／ ￥25,464 （税抜き）
商品詳細
商品情報を印刷する
返品不可
お客様のご都合による返品はお受けできません。
直送品
出荷元より直接お届けする商品です。一般商品とは別便でお届けとなります。レジ画面に表示されるのはお届け日の目安です。こちらの商品はお客様都合による返品をお受けできません。

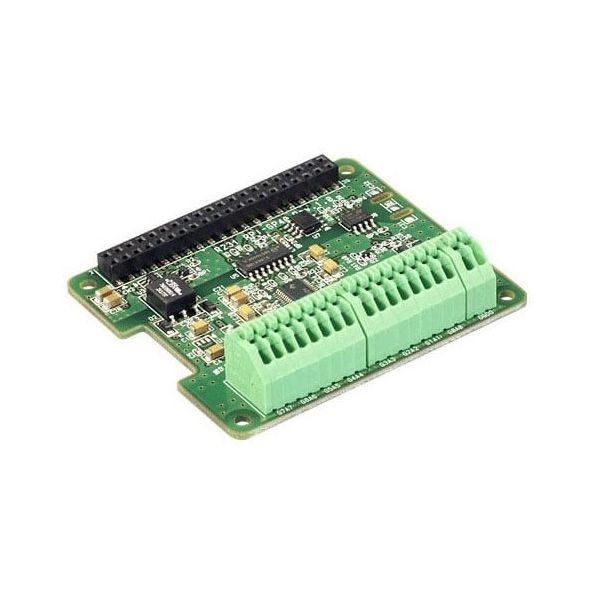

| 商品の特徴 | ●センサーなどアナログ信号の取得に最適なアナログ入力ボード●HATボードサイズに8chのアナログ入力と1chのデジタル出力を搭載●端子台モデル●分解能12bit/500ksps、電圧の入力レンジを変更可能●RaspberryPi環境で使用するために必要なサンプルソースやガイドを公開 | ||
|---|---|---|---|
| メーカー名 | ラトックシステム | ブランド名 | ラトックシステム |
| A/Dコンバーター | TIADS8668 | アナログ | 入力CH/8ch |
| アナログ電圧 | 入力レンジ：±10V、±5V、±2.5V、±1V、±0.5V、0-10V、0-5V、0-2.5V、0-1V※ソフトウェアで各CHの電圧レンジを切り替え可能※入力インピーダンス：1MΩ（いずれの電圧入力レンジ設定でも一定） | アナログ電流 | 入力レンジ：4-20mA※シャント抵抗249Ω、1-5Vへ変換し0-5Vレンジで測定※シャント抵抗はジャンパ抵抗RAxで各chで有効/無効の切り替えが可能 |
| インターフェイス | GPIO40ピン/SPI | サンプリングレート | 500ksps（最大） |
| デジタル入力方式 | 1ch、TTLレベル（5V/10kΩプルアップ）※MILコネクタモデルのみ、最大耐圧：30V | デジタル出力方式 | 1ch、オープンコレクタ出力方式、最大耐圧：30V（OFF時）、50mA（ON時） |
| パッケージ内容 | RPi-GP40T本体×1、GPIO40Pピンヘッダー×1、スペーサー（固定用M2.6）×4、ネジ（固定用M2.6）×8、補足文書×1、保証書×1 | 使用コネクタ | PhoenixContactPTSA0、5/**-2、5-F、もしくは互換品、適合電線：AWG24～20（ストリップ長9mm） |
| 分解能 | 12bit | 外形寸法 | 約65×56.5mm（突起部含まず） |
| 最大耐圧 | ±20V | 消費電流 | 最大5V、3.3V |
| 絶縁耐圧 | 2.5kV（アナログ入力/デジタル入出力とGPIO40Pin間）※アナログ入力各ch間およびデジタル入出力間は非絶縁 | 重量 | 約23g |
| 電源 | +5V/+3.3V（GPIOポートから給電） | ||
| 備考 | 【返品について】お客様のご都合による返品はお受けできません。 | ||
